3주차. 아날로그 오디오

음향 영역의 소리를 아날로그 전기 신호로 바꾸는 첫 번째 핵심 장치는 트랜스듀서(transducer) 입니다. 트랜스듀서는 에너지를 한 형태에서 다른 형태로 바꾸고, 한 영역에서 다른 영역으로 건너가게 하는 장치입니다. 마이크는 음향 에너지를 전기 에너지로 바꾸는 대표적인 트랜스듀서이고, 반대로 스피커는 전기 에너지를 다시 음향 에너지로 바꾸는 트랜스듀서입니다. 즉, 오디오 시스템의 입구와 출구에는 거의 언제나 트랜스듀서가 있습니다.

가장 흔한 예인 다이내믹 마이크는 음파가 진동판을 앞뒤로 움직이면, 그 진동판에 연결된 코일이 자석 주변에서 움직이면서 전류를 만듭니다. 공기의 압력 변화가 전압 변화로 번역되는 것입니다. 하지만 트랜스듀서는 마이크만 있는 것이 아닙니다. 일렉트릭 기타 픽업, 어쿠스틱 기타나 바이올린에 쓰이는 피에조 소자, 각종 센서 기반 악기 장치도 모두 소리나 진동을 전기 신호로 바꾸는 역할을 합니다.

중요한 점은 어떤 트랜스듀서도 원래의 소리를 완전히 투명하게 복사하지는 못한다는 것입니다. 소리를 아날로그 신호로 변환하는 순간부터 이미 음색은 달라집니다. 따라서 마이크나 픽업을 선택하는 것은 단순히 “소리를 받는다”는 차원을 넘어, 어떤 방식으로 소리를 해석할 것인가를 선택하는 과정이기도 합니다.

실무에서 자주 만나는 마이크는 크게 다이내믹, 컨덴서, 리본 세 가지입니다. 각각의 마이크는 소리를 전기 신호로 바꾸는 방식이 다르고, 그래서 음색과 사용 용도도 달라집니다.

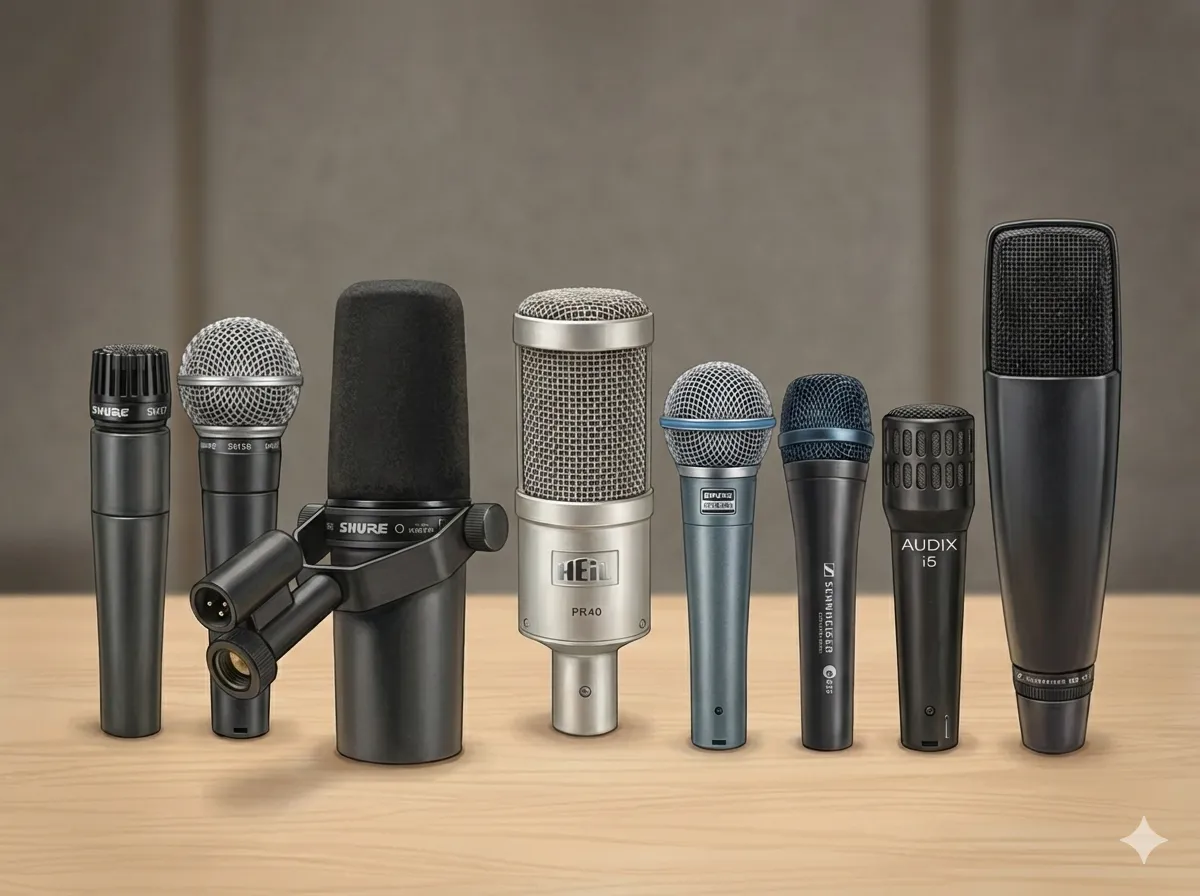

다이내믹 마이크

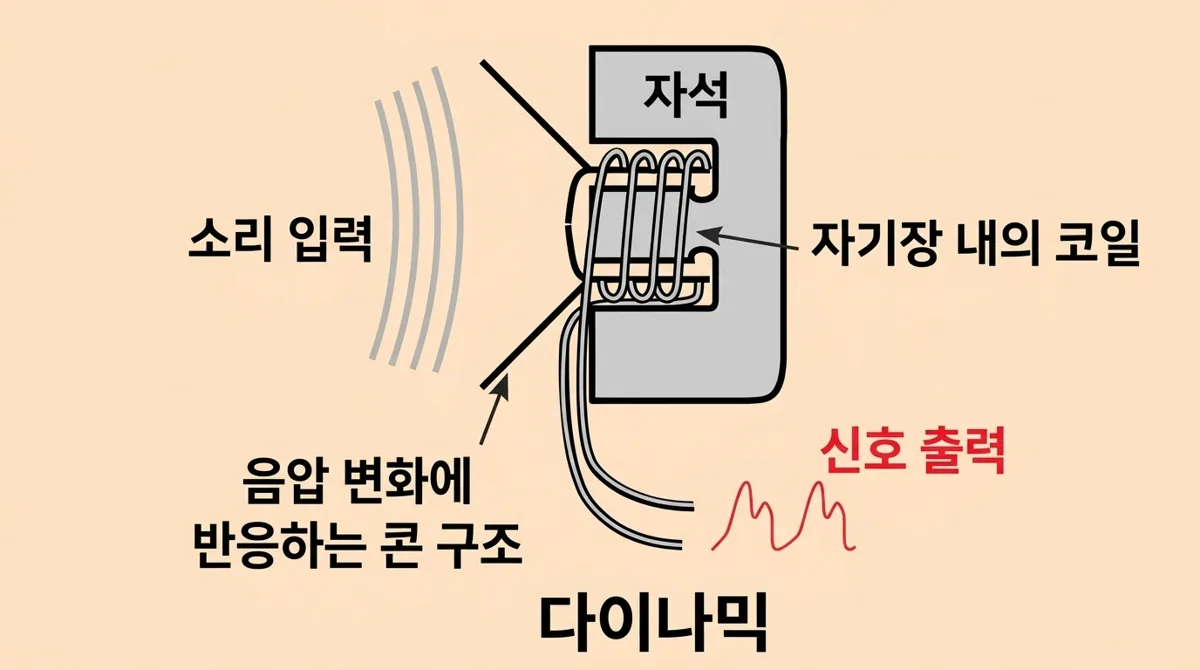

다이내믹 마이크(dynamic microphone) 는 가장 이해하기 쉬운 구조의 마이크입니다. 음파가 진동판을 움직이면, 그 진동판에 연결된 코일도 자석 주변에서 함께 움직이고, 그 결과 전류가 만들어집니다. 즉, 공기의 움직임을 코일의 움직임으로 바꾸고, 다시 그것을 전기 신호로 바꾸는 방식입니다.

이 구조는 비교적 단순하고 튼튼합니다. 그래서 큰 소리와 거친 현장 환경에 강하고, 실수해도 비교적 잘 버티는 편입니다. 라이브 보컬, 스네어 드럼, 기타 앰프처럼 음압이 크고 다루기 거친 상황에서 특히 많이 사용됩니다. 소리 성향은 대체로 중역이 또렷하고 단단하며, 아주 화려하게 세부를 드러내기보다, 다루기 쉽고 안정적인 느낌을 주는 경우가 많습니다. 반대로 아주 미세한 고역 디테일이나 공기감까지 세밀하게 잡아내는 용도에서는 컨덴서 마이크보다 덜 민감할 수 있습니다. 또한 일반적인 다이내믹 마이크는 별도의 전원, 즉 팬텀 파워가 없어도 작동합니다. 팬텀 파워가 켜져 있어도 대부분의 다이내믹 마이크는 문제가 생기지 않지만, 기본 원칙은 다이내믹 마이크는 팬텀 파워가 필요한 마이크가 아니다라고 이해하면 됩니다.

대표적인 예시는 다음과 같습니다.

• Shure SM58
• Shure SM57
• Sennheiser MD421
• Electro-Voice RE20
• Audix D6
• Beyerdynamic M88

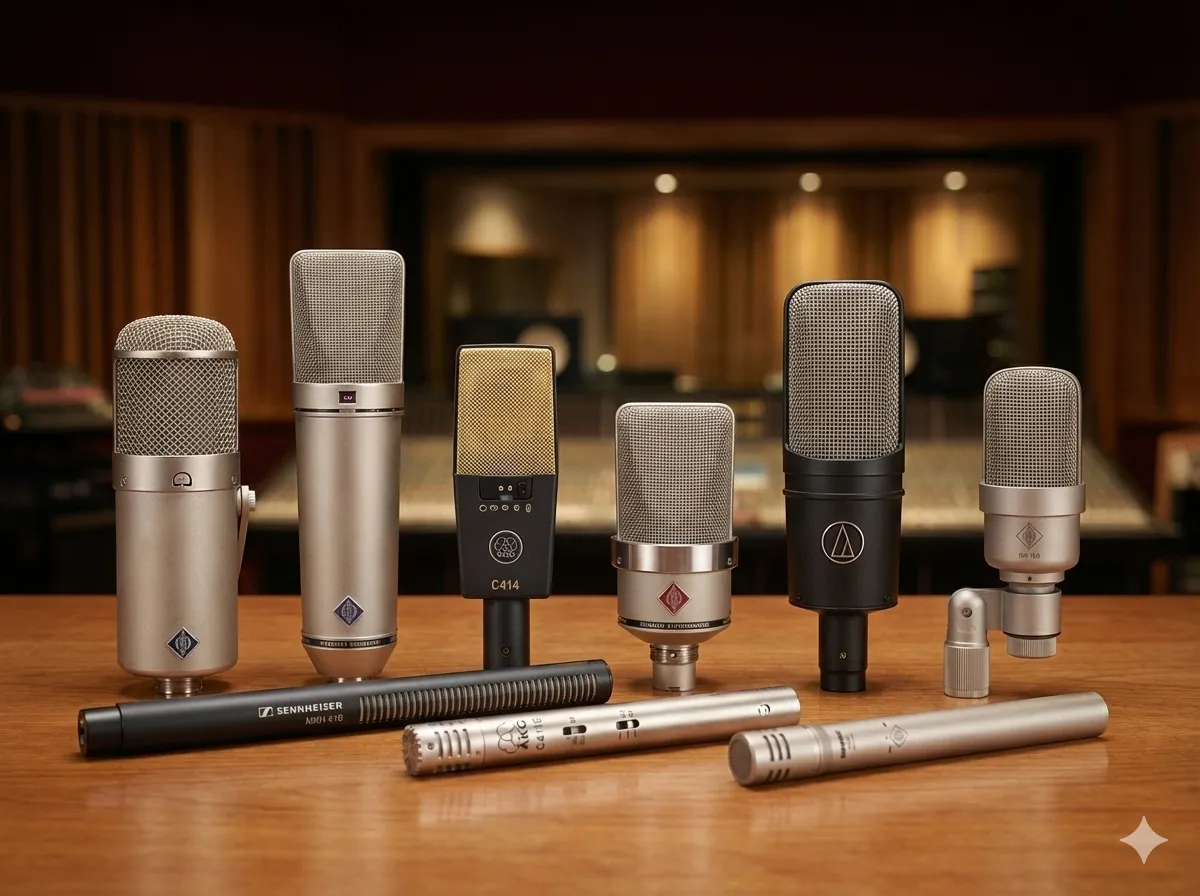

컨덴서 마이크

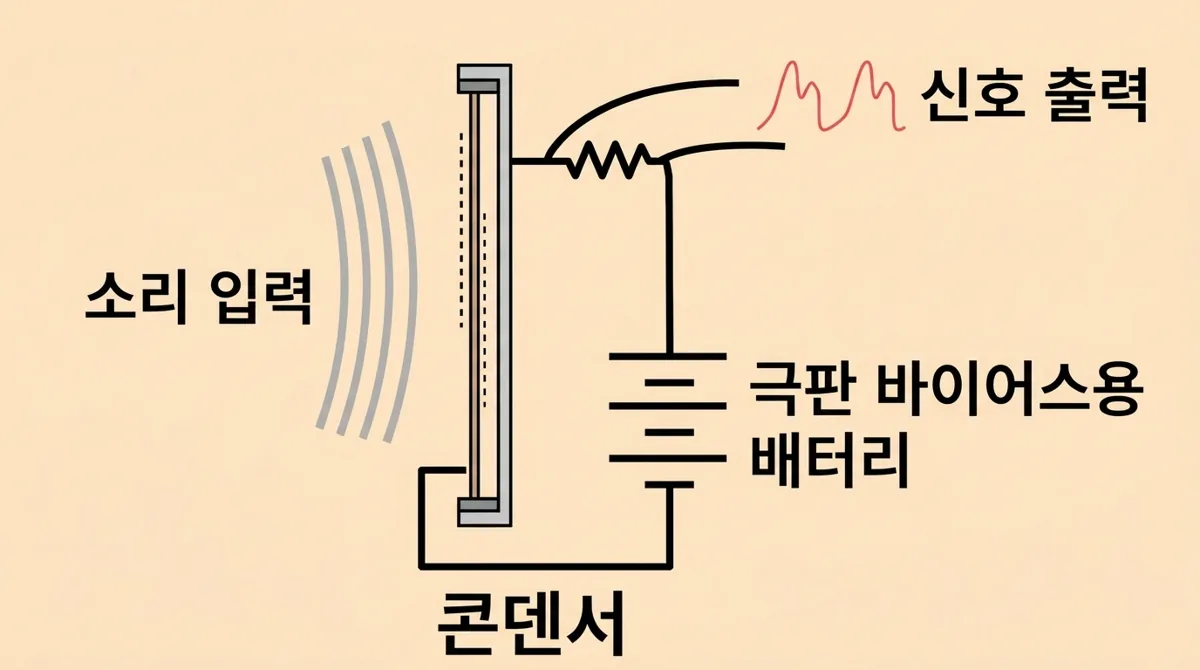

컨덴서 마이크(condenser microphone) 는 아주 얇고 가벼운 진동판(diaphragm) 과, 그 뒤에 고정되어 있는 백플레이트(backplate) 가 한 쌍을 이루어 작동하는 마이크입니다. 초보자 기준으로 아주 쉽게 말하면, 이 두 부분은 서로 마주 보고 있는 금속판 두 장처럼 생각해도 됩니다. 이 둘은 서로 아주 가깝게 떨어져 있고, 그 사이에 전기적인 관계가 만들어져 있습니다.

여기서 중요한 개념이 정전용량(capacitance) 입니다. 정전용량은 어렵게 들리지만, 간단히 말하면 전기를 잠깐 저장하는 성질의 크기라고 생각하면 됩니다. 금속판 두 개가 서로 마주 보고 있으면 작은 전기적 저장 구조가 만들어지는데, 두 판의 거리가 가까울수록, 그리고 서로 마주 보는 면적이 클수록 그 성질이 더 커집니다. 반대로 거리가 멀어지면 그 성질은 작아집니다.

컨덴서 마이크에서는 앞쪽의 아주 얇은 진동판이 소리를 받아 앞뒤로 움직이고, 뒤쪽의 백플레이트는 가만히 고정되어 있습니다. 즉, 움직이는 쪽은 진동판이고, 기준이 되는 고정된 쪽은 백플레이트입니다. 소리가 들어오면 진동판과 백플레이트 사이의 간격이 아주 조금씩 변하고, 그에 따라 정전용량도 계속 달라집니다. 그리고 이 작은 변화가 전기 신호의 변화로 변환됩니다.

조금 비유해서 말하면, 컨덴서 마이크는 소리에 따라 두 금속판 사이 간격이 미세하게 흔들리고, 그 흔들림을 전기 신호로 읽어내는 장치라고 볼 수 있습니다. 핵심은 진동판이 매우 가볍다는 점입니다. 그래서 아주 작은 소리 변화나 빠른 변화에도 민감하게 반응할 수 있고, 그 덕분에 세부적인 정보까지 잘 포착할 수 있습니다.

그래서 컨덴서 마이크는 보통 고역 정보, 숨소리, 입자감, 공간의 잔향, 악기의 세부 뉘앙스를 더 잘 포착합니다. 보컬, 피아노, 어쿠스틱 기타, 스트링, 드럼 오버헤드처럼 섬세한 디테일과 빠른 과도가 중요한 소스에 자주 쓰입니다. 대신 구조상 작동 전원이 필요하므로 보통 +48V 팬텀 파워를 사용합니다. 또한 민감도가 높은 만큼 주변 소리와 방의 성격도 더 잘 담아내기 때문에, 좋은 공간에서는 장점이 크지만 좋지 않은 공간에서는 원하지 않는 소리까지 더 잘 들어올 수 있습니다.

컨덴서 마이크는 흔히 라지 다이어프램(LDC, Large Diaphragm Condenser) 과 스몰 다이어프램(SDC, Small Diaphragm Condenser) 으로 나눠 설명합니다. 구분의 기준은 이름 그대로 진동판의 크기입니다. 실무적으로는 보통 지름이 대략 1인치 안팎이거나 그보다 큰 쪽을 라지 다이어프램, 더 작은 쪽을 스몰 다이어프램으로 부르는 경우가 많습니다. 다만 제조사마다 설계와 마케팅 기준이 조금씩 다를 수 있으므로, 절대적인 경계라기보다 진동판이 상대적으로 큰가 작은가로 이해하면 충분합니다.

라지 다이어프램 컨덴서는 보통 보컬 녹음에서 자주 떠올리는 형태입니다. 대체로 소리를 조금 더 크고 풍성하게 느끼게 하거나, 존재감과 질감을 잘 드러내는 경우가 많습니다. 그래서 스튜디오 보컬, 내레이션, 솔로 악기처럼 소리의 중심을 크게 보여 주고 싶을 때 자주 선택됩니다.

스몰 다이어프램 컨덴서는 대체로 축 응답과 오프축 응답이 더 자연스럽고, 빠른 변화와 세부 정보를 매우 정확하게 포착하는 데 강점이 있습니다. 그래서 어쿠스틱 기타, 피아노, 스트링, 심벌, 드럼 오버헤드, 클래식 앙상블처럼 정확성, 일관성, 빠른 과도 응답이 중요한 상황에서 많이 사용됩니다.

즉, 아주 단순하게 정리하면 다음과 같습니다.

• 라지 다이어프램 컨덴서: 크고 존재감 있는 톤, 보컬/솔로 소스에서 자주 사용
• 스몰 다이어프램 컨덴서: 빠르고 정확한 반응, 악기/공간/오버헤드 수음에 자주 사용

물론 이것은 어디까지나 일반적인 경향입니다. 실제 결과는 마이크 설계, 회로, 지향성, 배치, 공간 조건에 따라 달라질 수 있습니다.

• 라지 다이어프램 예시: Neumann U87, AKG C414, Audio-Technica AT4040
• 스몰 다이어프램 예시: Neumann KM184, AKG C451 B, Shure SM81

리본 마이크

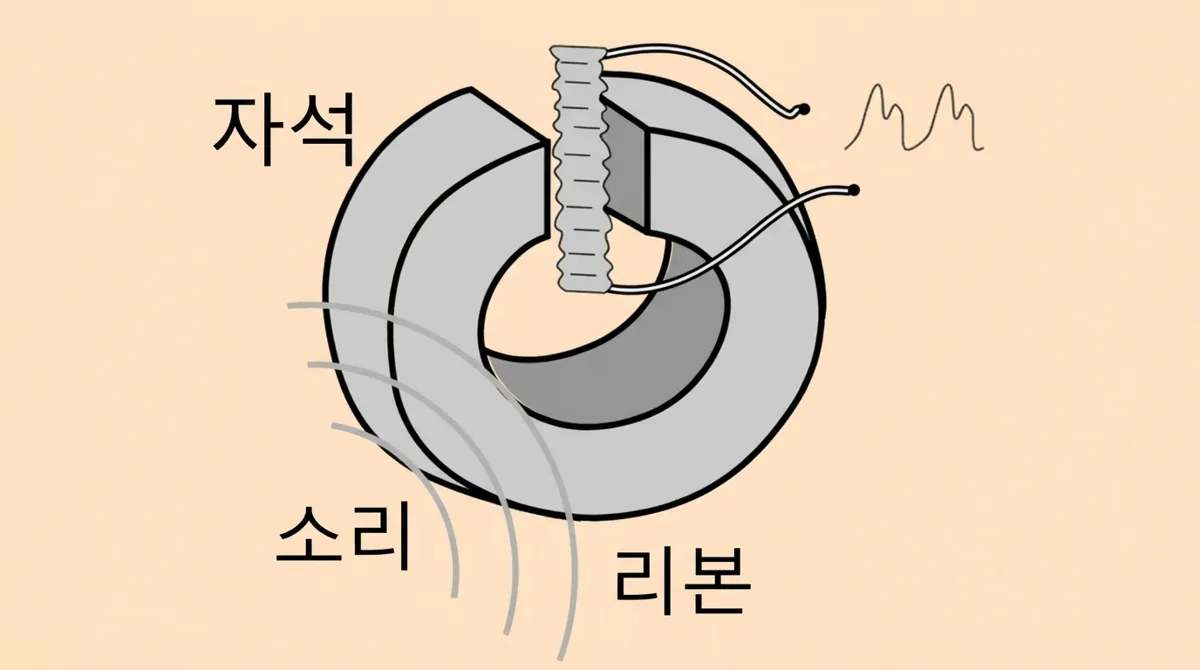

리본 마이크(ribbon microphone) 는 아주 얇은 금속 리본 자체가 자석 사이에서 직접 움직이며 전류를 만드는 구조입니다. 다이내믹 마이크처럼 자석과 전자기 유도 원리를 쓰지만, 코일이 달린 진동판이 아니라 리본 그 자체가 움직이는 점이 다릅니다.

리본 마이크는 대체로 고역이 과하게 날카롭지 않고 부드럽게 들리며, 중저역은 자연스럽고 두툼하게 느껴지는 경우가 많습니다. 그래서 브라스, 기타 앰프, 스트링, 보컬처럼 자극적인 고역을 조금 부드럽게 다루고 싶을 때 자주 선택됩니다. 동시에 많은 리본 마이크는 Figure-8 성향을 가지는데, Figure-8 지향성 자체는 이 단원 뒤쪽의 지향성 섹션에서 다시 설명하므로 여기서는 “앞뒤를 함께 받고 옆은 많이 줄이는 성향이 있다” 정도만 가볍게 기억해 두면 충분합니다.

다만 리본은 구조가 매우 섬세해서 충격, 강한 바람, 잘못된 연결에 취약할 수 있습니다. 특히 패시브 리본 마이크는 팬텀 파워 환경에서 주의가 필요하므로, 사용 전 제품 사양을 반드시 확인해야 합니다. 소리적으로는 매우 매력적이지만, 다이내믹 마이크보다 더 조심스럽게 다뤄야 하는 마이크라고 이해하면 좋습니다.

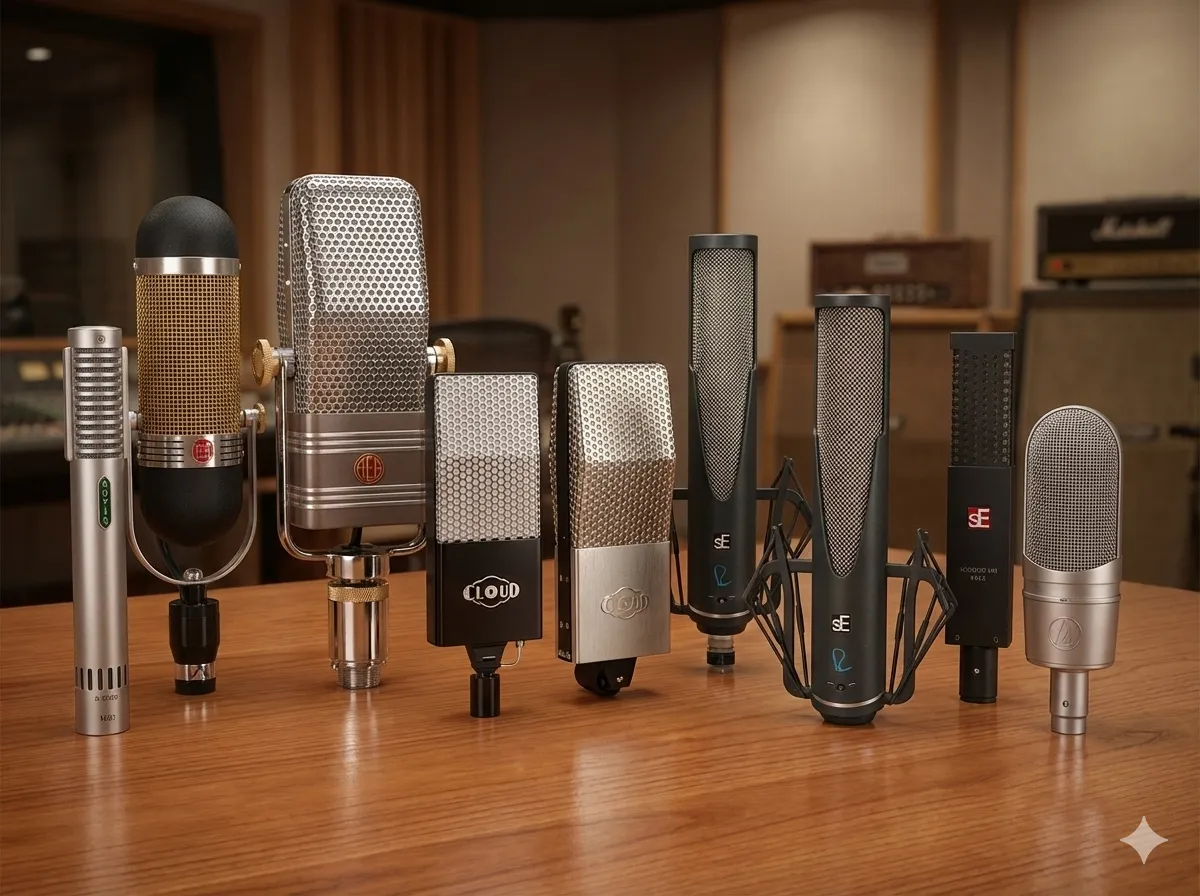

대표적인 예시는 다음과 같습니다.

• Royer R-121
• AEA R44
• Coles 4038
• Beyerdynamic M 160
• SE Electronics VR1
• Royer R-122

패시브 리본 마이크는 팬텀 파워를 잘못 공급하면 영구 손상될 수 있으므로, 연결 전 장비 스펙을 꼭 확인해야 합니다. 반대로 액티브 리본 마이크는 팬텀 파워가 필요한 경우도 있으므로 “리본 마이크 = 무조건 팬텀 금지”로 단순화하지 말고 제품별 사양을 확인하는 습관이 중요합니다.

같은 음원을 녹음해도 결과가 다른 이유는 마이크 자체뿐 아니라 여러 요소가 함께 작동하기 때문입니다.

공간 음향과 상대적 위치

같은 목소리라도 마이크를 입 가까이에 두면 직접음이 크고 단단하게 들리지만, 거리를 두면 방의 잔향과 초기 반사가 더 많이 섞여 전혀 다른 톤이 됩니다. 따라서 “무슨 마이크를 썼는가?”만큼이나 “어디에 두었는가?”가 중요합니다. 가까운 마이킹은 친밀감과 선명도를 높이고, 먼 마이킹은 공간감과 자연스러운 잔향을 더합니다.

지향성

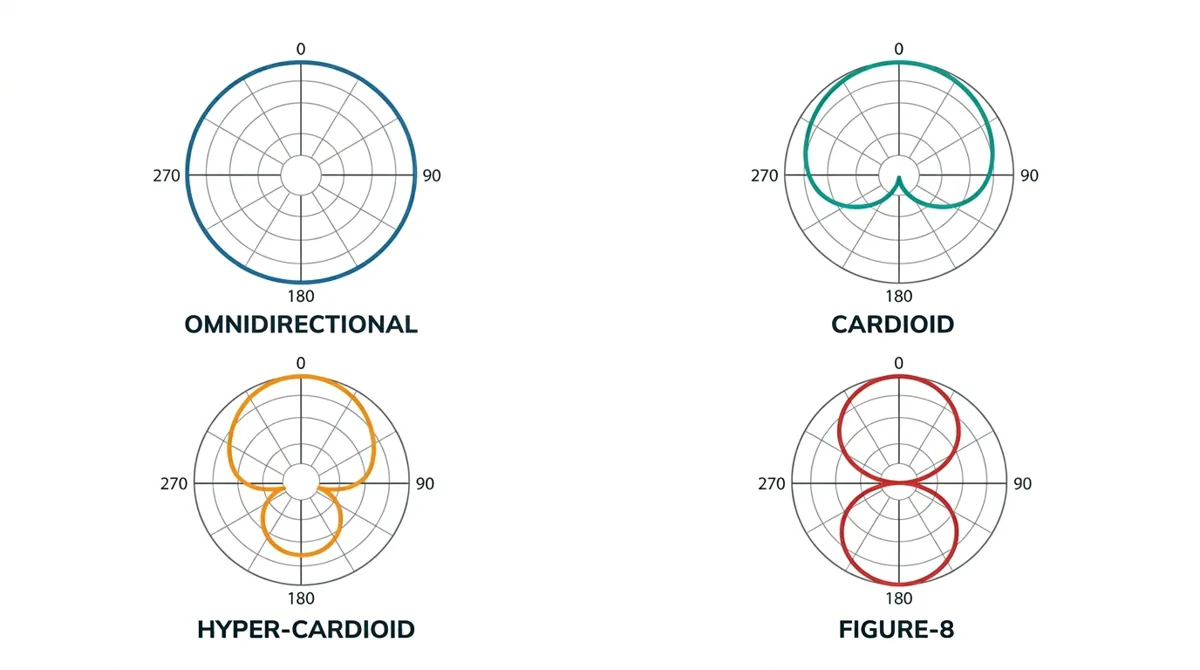

지향성(polar pattern) 은 마이크가 어느 방향에서 오는 소리를 잘 받아들이고, 어느 방향의 소리는 덜 받아들이는지를 나타냅니다. 지향성은 수음 범위, 배경음의 양, 피드백 가능성, 공간감에 직접 영향을 줍니다. 또한 모든 주파수에서 똑같이 유지되는 것이 아니라, 일반적으로 저역에서는 더 넓고 고역으로 갈수록 더 좁아지는 경향이 있습니다.

Omnidirectional (옴니디렉셔널, 옴니) 은 모든 방향에서 오는 소리를 거의 비슷한 정도로 받아들이는 패턴입니다. 따라서 특정 방향만 골라 듣기보다는, 소리와 공간을 함께 자연스럽게 담는 데 강점이 있습니다. 여러 사람이 둘러앉아 연주하는 상황, 합창이나 앙상블처럼 소리가 여러 방향에서 들어오는 상황, 또는 방의 울림까지 자연스럽게 담고 싶은 녹음에서 유리합니다. 반대로 특정 소리만 또렷하게 분리하고 싶을 때는 주변 소리도 함께 들어오기 쉬우므로 주의해야 합니다. 또한 옴니는 일반적으로 근접 효과가 거의 없어서, 소리를 매우 가까이 받아도 저음이 과장되는 현상이 상대적으로 적습니다. 이런 점에서 Cardioid처럼 방향성을 이용해 분리도를 높이는 마이크와는 성격이 다르고, 오히려 가장 자연스럽고 개방적인 수음 패턴에 가깝습니다.

Cardioid (카디오이드) 는 정면의 소리는 잘 받고 후면의 소리는 크게 줄이는 패턴입니다. 가장 널리 쓰이는 지향성인 이유는, 원하는 소리를 비교적 선명하게 잡으면서도 뒤쪽의 불필요한 소리를 줄이기 쉽기 때문입니다. 보컬, 기타 앰프, 스네어 드럼, 강의용 마이크처럼 특정 음원을 중심으로 수음하고 싶을 때 가장 기본이 되는 선택입니다. Omnidirectional과 비교하면 공간 전체를 넓게 담기보다는, 앞쪽 음원에 초점을 맞추는 성격이 더 강합니다. 그렇다고 Hypercardioid나 Supercardioid처럼 지나치게 좁지도 않아서, 실전에서는 가장 다루기 쉽고 균형 잡힌 패턴으로 이해할 수 있습니다.

Hypercardioid (하이퍼카디오이드) 는 Cardioid보다 정면 수음 각도가 더 좁고, 대신 후면에 작은 수음 로브가 생깁니다. 즉, 앞쪽을 더 집중해서 받는 대신 뒤쪽을 완전히 없애지는 못하고, 아주 좁은 후면 감도 구역이 남는 패턴입니다. 그래서 Cardioid보다 주변 소리를 더 강하게 줄일 수 있지만, 마이크 바로 뒤쪽에서 들어오는 소리에는 오히려 더 민감할 수 있습니다. 무대 보컬, 드럼 개별 마이킹, 모니터 스피커가 많은 환경처럼 분리도가 특히 중요한 상황에서 유리합니다. Cardioid와 비교하면 더 좁고 공격적으로 분리하는 느낌이고, Supercardioid와 비교하면 보통 정면은 더 좁고 후면 로브는 조금 더 뚜렷한 쪽으로 이해하면 됩니다.

Supercardioid (슈퍼카디오이드) 는 Cardioid보다 더 집중해서 앞을 받고, 후면에도 약한 수음 지점이 생기는 패턴입니다. 성격상 Cardioid와 Hypercardioid의 중간쯤으로 이해하면 쉽습니다. Cardioid보다 앞쪽 집중도가 더 높아서 주변 소리를 더 줄일 수 있지만, Hypercardioid보다는 정면 수음 각도가 약간 더 넓고 후면 로브의 느낌도 다소 완만합니다. 따라서 Cardioid보다 더 분리도가 필요하지만, Hypercardioid만큼 극단적으로 좁은 패턴은 부담스러울 때 좋은 절충안이 됩니다. 무대 보컬이나 라이브 환경에서 자주 언급되는 이유도 이 때문입니다.

Figure-8 (피겨에이트) 은 정면과 후면의 소리는 잘 받고, 좌우 측면의 소리는 크게 줄이는 패턴입니다. 이름 그대로 감도 모양이 숫자 8처럼 생겼으며, 앞과 뒤 두 방향이 열려 있고 옆은 강하게 억제된다고 생각하면 이해하기 쉽습니다. 그래서 두 명이 마주 보고 말하거나 노래하는 상황, Mid-Side 같은 스테레오 마이킹, 리본 마이크 운용에서 특히 중요합니다. Omnidirectional이 모든 방향을 넓게 받는다면, Figure-8은 앞뒤만 받고 좌우는 강하게 비우는 매우 독특한 패턴입니다. Cardioid 계열과도 달리, 뒤쪽 소리를 적극적으로 받는다는 점이 핵심 차이입니다.

Wide Cardioid (와이드 카디오이드) 는 Cardioid보다 더 넓게 앞쪽을 받는 패턴입니다. 완전히 Omnidirectional은 아니지만, Cardioid보다 더 자연스럽고 넓은 공간감을 담고 싶을 때 생각해 볼 수 있습니다. 즉, Cardioid의 앞쪽 집중력은 어느 정도 유지하면서도, 주변 공간과 옆쪽 정보가 조금 더 들어오도록 만든 형태라고 볼 수 있습니다. 그래서 Cardioid보다 덜 답답하고 더 자연스럽게 들릴 수 있지만, 분리도는 그만큼 조금 줄어듭니다. Omnidirectional과 비교하면 여전히 앞쪽 중심성이 있고, Cardioid와 비교하면 더 열려 있는 성격입니다.

Open Cardioid (오픈 카디오이드) 는 Cardioid보다 조금 더 열린 느낌으로 수음하는 변형 패턴입니다. 앞쪽 중심성은 유지하면서도, 주변의 공간 정보가 약간 더 들어오도록 이해하면 됩니다. Wide Cardioid와 비슷하게 Cardioid보다 개방적이지만, Wide Cardioid가 수음 범위를 넓히는 방향에 더 가깝다면, Open Cardioid는 Cardioid의 중심성은 유지하면서 경계를 조금 부드럽게 푼 느낌으로 이해하는 편이 좋습니다. 즉, 둘 다 Cardioid와 Omnidirectional의 중간 어딘가에 있지만, Wide Cardioid는 더 넓게 열리고, Open Cardioid는 더 부드럽게 풀린 Cardioid에 가깝다고 볼 수 있습니다.

한 가지 알아둘 점은, 마이크의 지향성이 모든 주파수에서 일정하지 않다는 것입니다. 아래 영상처럼 저음에서는 더 넓고, 고음에서는 더 좁게 반응하는 경우가 많습니다.

근접 효과

근접 효과(proximity effect) 는 방향성 마이크가 음원에 매우 가까워질수록 저음이 과장되는 현상입니다. 이것은 보컬을 더 두껍고 친밀하게 만들 수도 있지만, 과하면 탁하고 부자연스럽게 들릴 수 있습니다. 방송 보컬이나 라디오 DJ 톤이 유난히 두툼하게 들리는 이유 중 하나가 여기에 있습니다. 반면 옴니디렉셔널(무지향성) 마이크는 근접 효과가 거의 없거나 사실상 없다고 이해해도 좋습니다. 그래서 아주 가까이 대도 방향성 마이크처럼 저음이 크게 부풀어 오르지는 않습니다.

과도 응답

과도 응답(transient response) 은 소리의 시작 부분에서 나타나는 아주 빠른 변화를 마이크가 얼마나 민감하게 따라가는지를 뜻합니다. 진동판이 가볍고 민감한 마이크일수록 순간적인 변화를 빠르게 추적할 수 있어 더 정교하고 선명하게 들릴 수 있습니다. 반대로 반응이 느린 마이크는 어택을 조금 부드럽게 만들어 줄 수 있습니다.

일반적으로는 무거운 코일이 실제로 움직여야 하는 다이내믹 마이크가 상대적으로 느리고, 아주 가벼운 진동판을 쓰는 컨덴서 마이크나 얇은 리본이 직접 움직이는 리본 마이크가 더 빠르게 반응하는 편입니다. 물론 실제 속도와 인상은 제품 설계에 따라 달라질 수 있지만, 초보 단계에서는 다이내믹은 비교적 느리고, 컨덴서와 리본은 비교적 빠르다고 이해하면 도움이 됩니다.

주파수 응답

주파수 응답(frequency response) 은 마이크가 어떤 대역을 강조하고 어떤 대역을 덜 강조하는지를 보여줍니다. 어떤 마이크는 중역을 강조하고, 어떤 마이크는 고역이 밝고, 어떤 마이크는 전체적으로 평탄합니다. 예를 들어 SM57이 스네어 드럼과 기타 앰프에 자주 쓰이는 것은 단순히 유명해서가 아니라, 중역을 잘 드러내는 특성이 그 소스와 잘 맞기 때문입니다.

신호 대 잡음비

신호 대 잡음비(signal-to-noise ratio, SNR) 는 유효한 오디오 신호와 장비 자체가 만들어 내는 내부 노이즈 사이의 상대적 차이를 뜻합니다. 즉 이 개념은 마이크에만 해당하는 것이 아니라, 프리앰프, 오디오 인터페이스, 레코더 같은 여러 오디오 장비에도 널리 적용됩니다. 다만 마이크 문맥에서는 특히 마이크 자체 회로가 만들어 내는 self-noise를 함께 떠올리면 이해가 쉽습니다. 이 값이 클수록 아주 작은 소리를 다룰 때도 장비 자체의 바탕 잡음이 덜 들리고, 더 깨끗하고 섬세한 결과를 얻기 쉽습니다.

SNR은 보통 dB(데시벨) 로 표시합니다. 데시벨은 절대량이 아니라 두 크기의 비율을 나타내는 단위이므로, SNR이 `74 dB`, `82 dB`처럼 표기되면 그것은 신호가 마이크 자체 노이즈보다 그만큼 더 크다는 뜻입니다. 따라서 숫자가 클수록 일반적으로 더 유리하며, 특히 조용한 소스나 섬세한 녹음, 또는 작은 신호를 다뤄야 하는 장비에서 차이가 더 잘 드러납니다.

마이크 선택만큼 중요한 것은 실제 설치와 운용 방식입니다. 같은 마이크라도 어디를 향하고 어떤 스위치를 켰는지, 어떤 액세서리를 썼는지에 따라 결과가 크게 달라집니다.

수음 방향

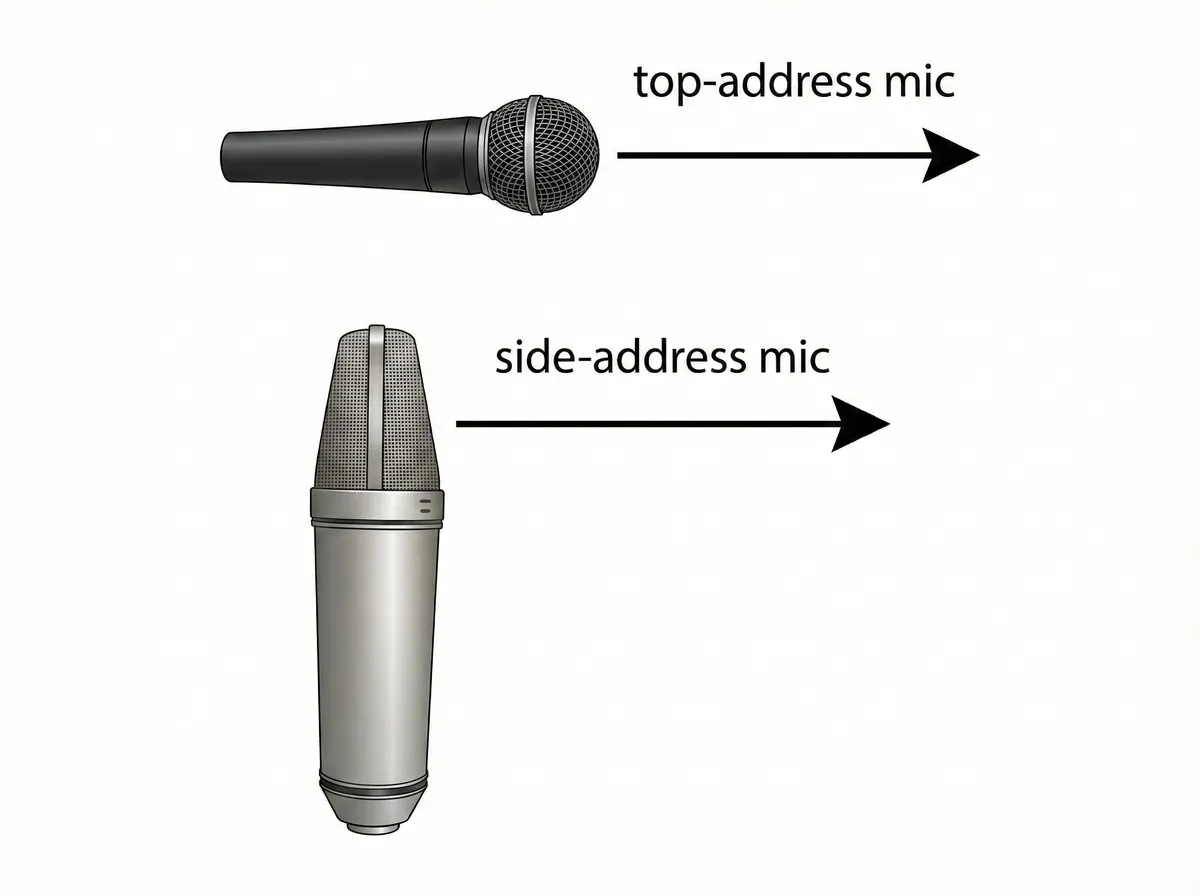

마이크를 설치할 때는 소리가 들어가는 방향을 정확히 알아야 합니다. 탑 어드레스(top address) 마이크는 마이크 끝부분을 음원 쪽으로 두고, 사이드 어드레스(side address) 마이크는 몸통 옆면, 보통 로고가 있는 면을 음원 쪽으로 둡니다. 특히 라지 다이어프램 컨덴서 마이크를 쓸 때 이 방향을 잘못 잡으면 수음이 크게 어긋납니다.

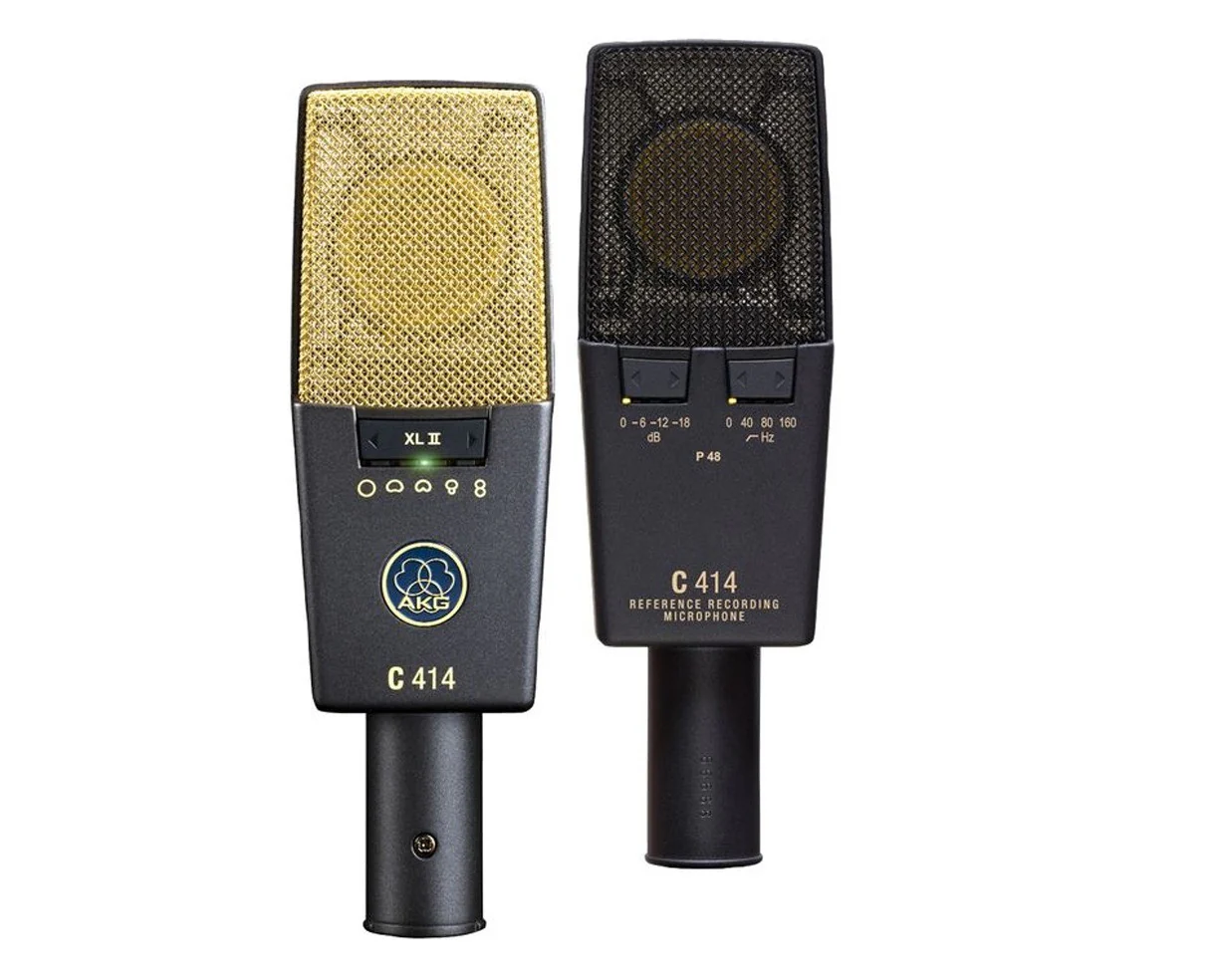

스위치

마이크 본체에 달린 스위치도 결과에 직접 영향을 줍니다.

Pad는 들어오는 신호를 미리 줄여 주는 스위치입니다. 예를 들어 킥 드럼, 금관악기, 기타 앰프처럼 소리가 매우 큰 경우에는 마이크 내부 회로나 프리앰프 입력이 너무 세게 받아들일 수 있습니다. 이럴 때 Pad를 켜면 입력이 일정 dB만큼 줄어들어 클리핑을 예방하는 데 도움이 됩니다. 즉, 소리가 너무 커서 마이크가 버거워할 때 여유를 만드는 장치라고 생각하면 됩니다.

Low Cut / HPF(High-Pass Filter) 는 낮은 주파수를 잘라내는 기능입니다. 보컬 녹음에서 에어컨 저역 소음, 스탠드 진동, 발소리, 바람, 과도한 근접 효과 같은 불필요한 저역을 줄일 때 유용합니다. 다만 무조건 켜는 것이 정답은 아닙니다. 저음 자체가 중요한 악기나 소스에서는 오히려 필요한 정보를 깎을 수 있으므로, 필요 없는 저역만 정리하는 도구로 이해하는 것이 좋습니다.

지향성 전환 스위치는 한 마이크의 수음 패턴을 바꾸는 기능입니다. 같은 마이크라도 옴니, 카디오이드, Figure-8 같은 패턴을 바꿔 쓸 수 있으면, 보컬 하나를 가까이 받을 때와 공간 전체를 함께 담을 때를 다르게 운용할 수 있습니다. 예를 들어 AKG C414 같은 마이크는 여러 패턴을 바꿔 사용할 수 있어 실전에서 매우 유연합니다. 즉, 이 스위치는 마이크가 어느 방향의 소리를 얼마나 받을지 바꾸는 기능입니다.

마이크 액세서리

마이크 자체만큼이나 액세서리도 중요합니다. 결국 “어떤 마이크를 썼는가”만이 아니라 “어떻게 설치했고, 무엇을 함께 썼는가”도 최종 소리에 큰 영향을 줍니다.

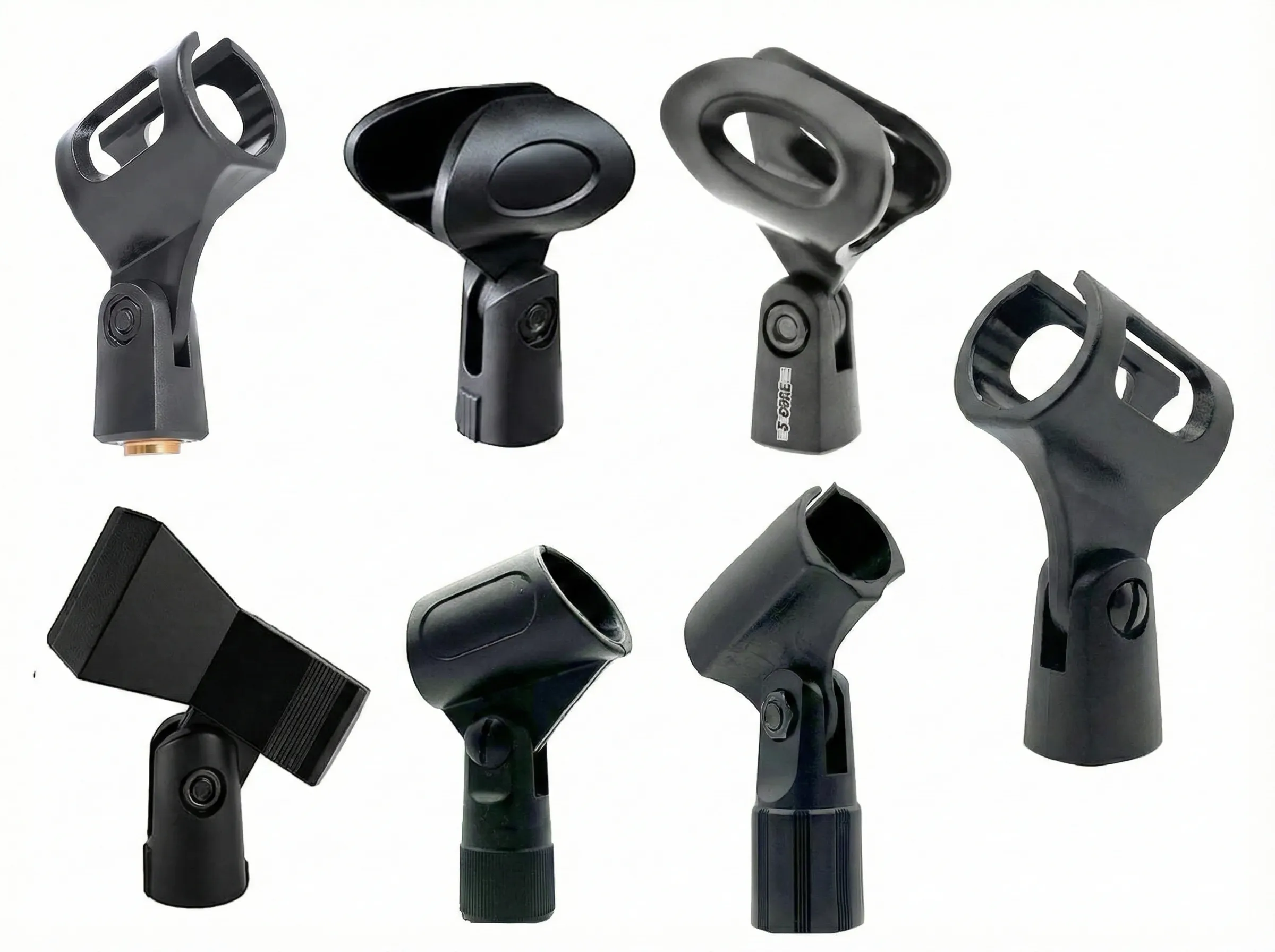

마이크 클립(mic clip) 은 흔히 마이크 홀더라고도 부르는 가장 기본적인 고정 장치입니다. 마이크를 스탠드에 고정해 원하는 방향으로 세팅할 수 있게 해 줍니다. 구조는 단순하지만, 마이크 크기와 형태에 맞지 않으면 흔들리거나 각도 잡기가 불편할 수 있습니다.

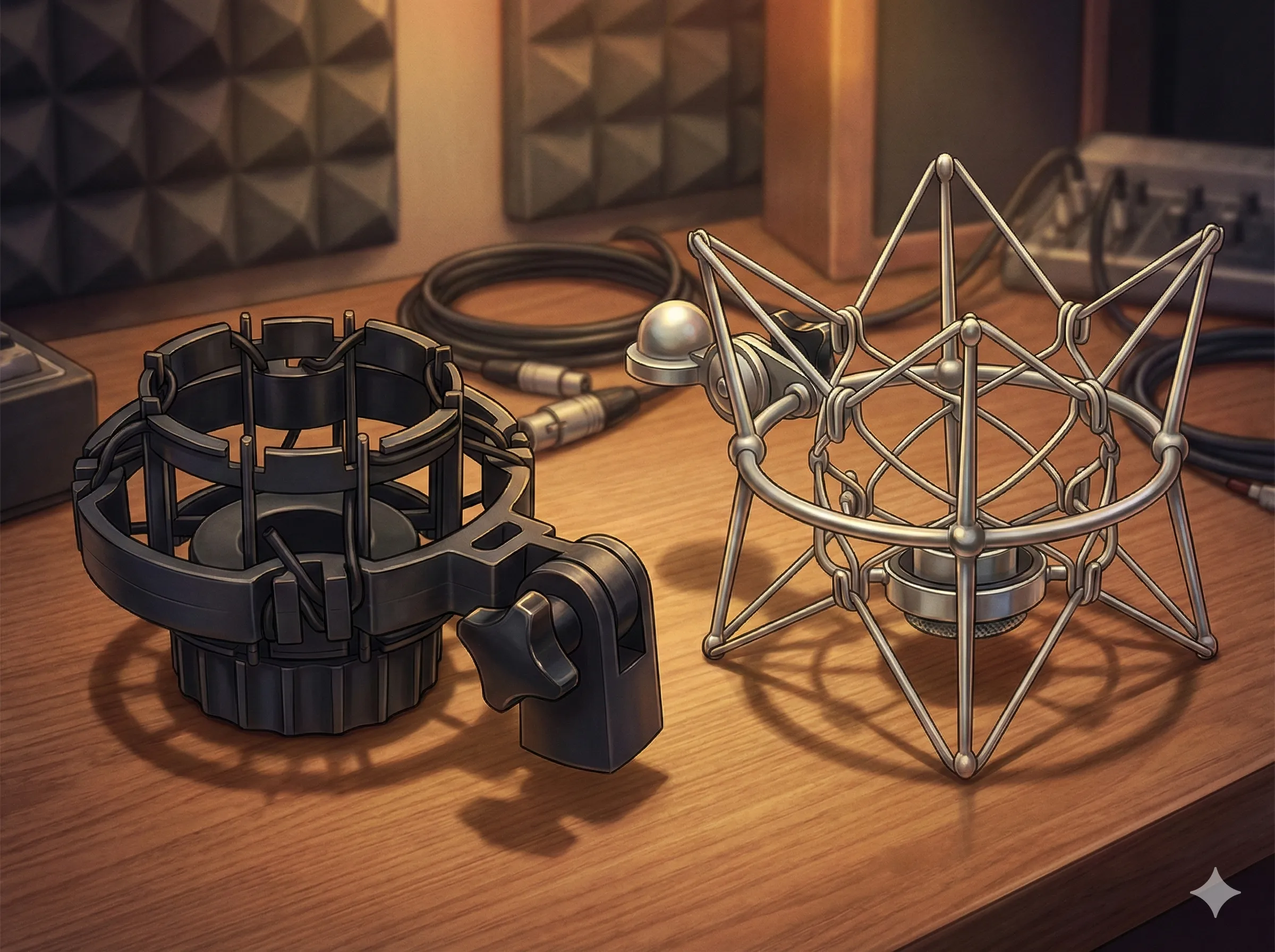

쇼크 마운트(shock mount) 는 마이크를 탄성 구조에 매달아 두는 장치입니다. 스탠드, 책상, 바닥에서 전달되는 진동이 마이크 본체로 직접 들어가는 것을 줄여 줍니다. 특히 민감한 컨덴서 마이크를 사용할 때는 발소리, 책상 충격, 스탠드 진동 같은 저주파 잡음을 줄이는 데 큰 도움이 됩니다.

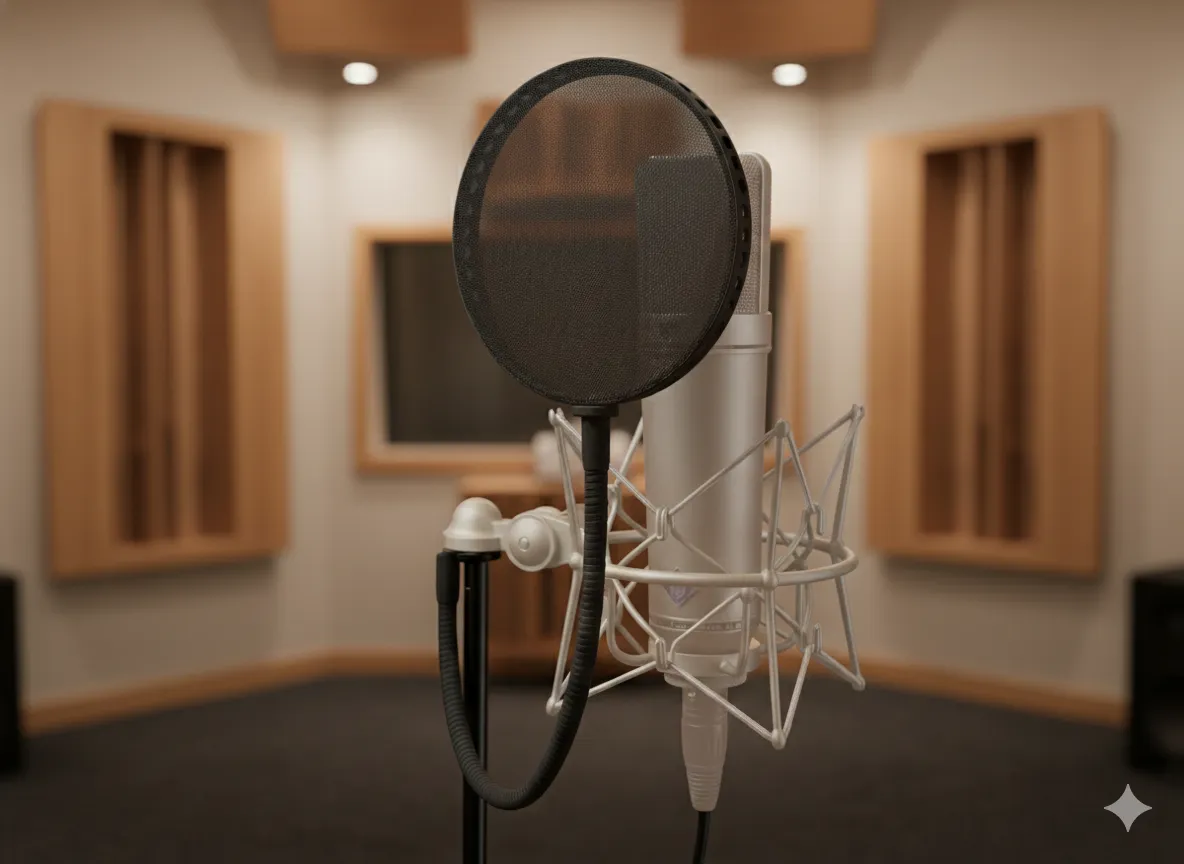

팝 필터(pop filter) 는 보컬 녹음에서 입에서 튀어나오는 강한 공기 압력, 즉 파열음을 줄이는 장치입니다. “ㅍ”, “ㅂ”, “ㅌ” 같은 발음은 순간적으로 강한 바람을 만들 수 있는데, 이것이 마이크 진동판을 직접 때리면 “퍽” 하고 거친 저역 잡음이 생길 수 있습니다. 팝 필터는 이 바람을 먼저 분산시켜 보다 안정적인 보컬 녹음을 돕습니다.

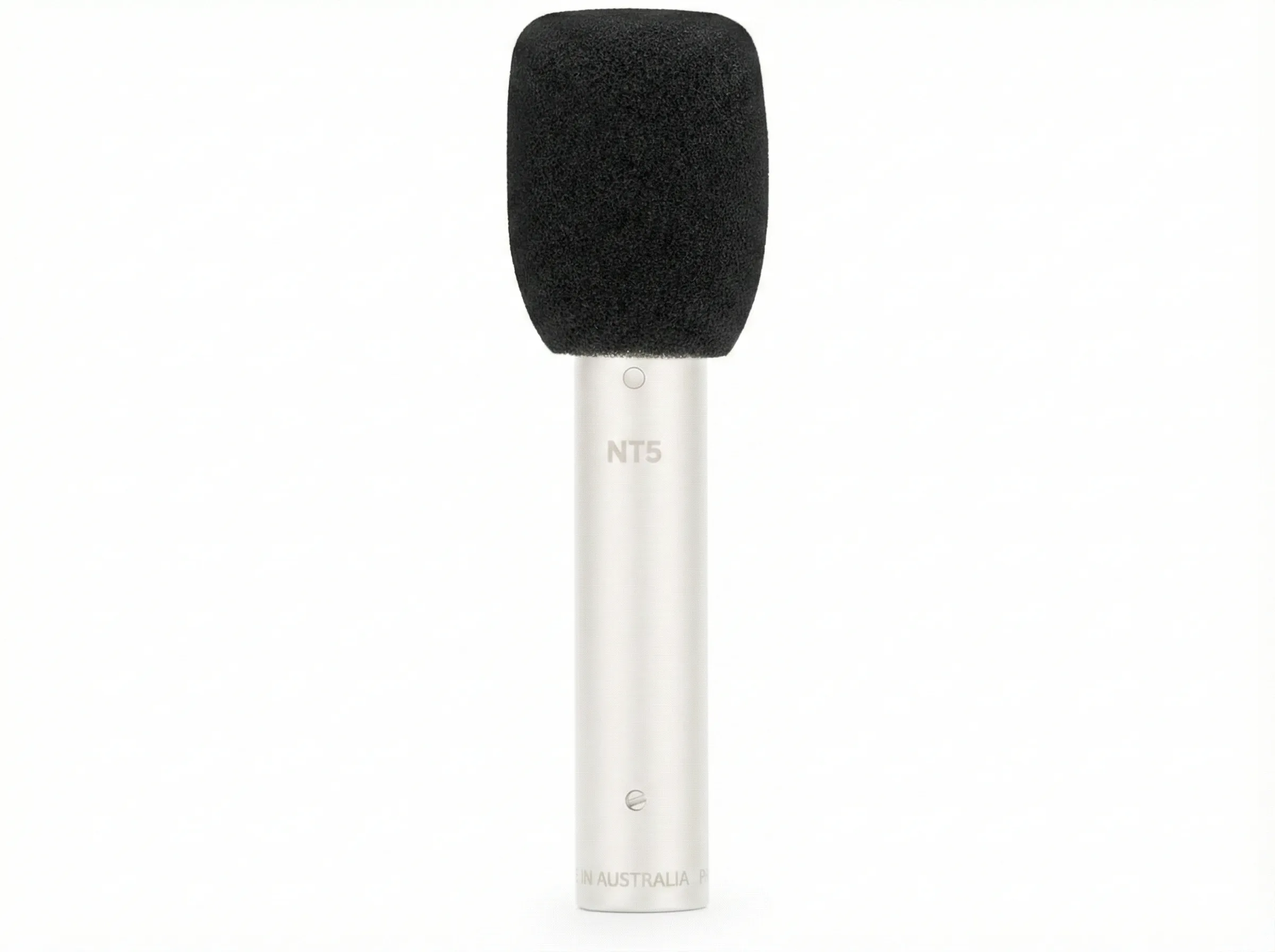

윈드실드(windshield) 또는 윈드스크린은 마이크를 감싸서 바람 소리를 줄이는 장치입니다. 스튜디오 안에서는 팝 필터가 더 흔하지만, 야외 촬영이나 현장 녹음에서는 윈드실드가 훨씬 중요합니다. 약한 바람도 마이크에는 매우 큰 저역 잡음으로 들어올 수 있기 때문입니다. 폼 타입이나 털이 달린 타입 모두 목적은 같으며, 직접적인 바람이 진동판에 닿지 않게 막는 것이 핵심입니다.

아날로그 오디오에서는 실무적으로 마이크 레벨, 인스트루먼트 레벨, 라인 레벨, 스피커 레벨 네 가지를 구분해 두면 이해가 쉬워집니다. 가장 쉬운 이해 방법은, 이것들을 소리 신호의 세기 단계로 보는 것입니다. 같은 오디오 신호라도 장비 안을 지나면서 점점 더 다루기 쉬운 크기로 커지기도 하고, 마지막에는 실제 스피커를 움직일 수 있을 만큼 훨씬 강해지기도 합니다.

마이크 레벨은 네 가지 중 가장 약한 신호입니다. 마이크는 공기의 진동을 아주 작은 전기 신호로 바꾸기 때문에, 처음 출력되는 전압은 매우 작습니다. 그래서 마이크를 믹서나 인터페이스에 연결하면 보통 먼저 프리앰프(preamp) 를 지나 증폭해야 합니다. 쉽게 말하면, 마이크 레벨은 “정보는 들어 있지만 아직 너무 작아서 바로 쓰기 어려운 상태”라고 생각하면 됩니다. 이 단계의 신호는 워낙 약해서 긴 케이블이나 주변 환경의 영향도 더 잘 받으므로, 프리앰프와의 연결이 중요합니다.

인스트루먼트 레벨은 마이크 레벨보다는 크지만, 일반적인 라인 레벨보다는 아직 약한 신호입니다. 대표적인 예는 패시브 일렉트릭 기타나 베이스의 출력입니다. 이 신호는 단순히 세기만 다른 것이 아니라, 보통 Hi-Z(고임피던스) 성격도 함께 가지므로 일반 라인 입력에 바로 꽂으면 레벨이 맞지 않을 뿐 아니라 톤이 답답해지거나 고역이 줄어들 수 있습니다. 그래서 기타나 베이스를 직접 연결할 때는 Hi-Z 입력이나 DI 박스를 사용합니다. 즉, 인스트루먼트 레벨은 “악기 전용 성격을 가진 중간 단계 신호”로 이해하면 좋습니다.

라인 레벨은 대부분의 오디오 장비가 서로 주고받는 표준 작업 레벨입니다. 믹서, 오디오 인터페이스, 이펙트 장비, 플레이어, 레코더 등은 대개 라인 레벨을 기준으로 설계됩니다. 쉽게 말하면, 라인 레벨은 “장비끼리 가장 편하게 대화하는 기본 크기”입니다. 마이크 레벨보다 훨씬 크고 안정적이어서 다루기 쉽지만, 그렇다고 스피커를 직접 울릴 만큼 강한 것은 아닙니다. 스튜디오와 라이브 현장에서 가장 흔히 오가는 신호는 보통 이 라인 레벨이라고 보면 됩니다.

여기서 중요한 점은 라인 레벨도 하나만 있는 것이 아니라는 사실입니다. 실무에서는 크게 컨슈머 라인 레벨과 프로페셔널 라인 레벨을 구분합니다. 컨슈머 라인 레벨은 보통 -10 dBV를 기준으로 하고, 프로페셔널 라인 레벨은 보통 +4 dBu를 기준으로 합니다. 숫자 표기에서 단위도 다른데, dBV는 1V를 기준으로 한 상대값이고 dBu는 0.775V를 기준으로 한 상대값입니다. 초보자 입장에서는 수학적 정의를 모두 외우기보다, 프로페셔널 라인 레벨이 일반적으로 컨슈머 라인 레벨보다 더 높은 기준 전압을 사용한다고 이해하면 충분합니다.

이 차이는 실제 연결에서 꽤 중요합니다. 예를 들어 컨슈머 장비의 출력을 프로 장비의 라인 입력으로 받으면 소리가 예상보다 작게 느껴질 수 있고, 반대로 프로 장비 출력을 컨슈머 입력에 넣으면 레벨이 너무 커져 여유 공간이 줄거나 왜곡 위험이 커질 수 있습니다. 즉, 둘 다 "라인 레벨"이라고 부르더라도 완전히 같은 기준은 아닙니다. 그래서 장비 뒷면이나 설명서에 적힌 -10 dBV, +4 dBu 같은 표기를 함께 확인하는 습관이 중요합니다.

또 라인 레벨이라고 해서 모두 같은 연결 방식인 것도 아닙니다. 많은 전문 오디오 장비는 마이크와 파워 앰프를 제외하면 밸런스드 라인 레벨 입출력을 사용하는 경우가 많습니다. 반면 대부분의 신디사이저(신디사이저)와 여러 전자악기는 언밸런스드 라인 레벨 출력을 내보내는 경우가 흔합니다. 즉, 같은 라인 레벨이라도 어떤 장비는 밸런스드로, 어떤 장비는 언밸런스드로 보내므로, 레벨과 함께 연결 방식도 같이 확인해야 합니다.

스피커 레벨은 파워 앰프를 지난 뒤의 가장 강한 신호입니다. 앞의 세 가지가 “정보 전달용 신호”에 가깝다면, 스피커 레벨은 실제로 스피커의 보이스코일과 콘을 움직여 소리를 내게 해야 하므로 훨씬 더 큰 전력과 힘이 필요합니다. 그래서 라인 레벨 출력을 패시브 스피커에 바로 연결해서는 안 되고, 중간에 반드시 파워 앰프가 필요합니다. 반대로 스피커 레벨 출력을 마이크 입력이나 라인 입력 같은 약한 입력에 잘못 넣으면 장비 손상 위험이 있습니다. 즉, 스피커 레벨은 “실제로 스피커를 움직이는 최종 단계의 강한 신호”라고 이해하면 됩니다.

이 네 가지를 순서대로 놓고 보면,

• 마이크 → 마이크 레벨
• 기타/베이스 출력 → 인스트루먼트 레벨
• 믹서/인터페이스/이펙트 장비 사이 → 라인 레벨
• 파워 앰프에서 패시브 스피커로 가는 구간 → 스피커 레벨

처럼 생각할 수 있습니다. 중요한 것은 플러그 모양이 같아 보여도 실제 안을 흐르는 신호 레벨이 다를 수 있다는 점이며, 이 차이를 모르면 소리가 작게 들리거나 왜곡되거나, 심하면 장비를 손상시킬 수도 있습니다.

중요한 점은 이 레벨들이 절대적인 벽처럼 나뉘지는 않는다는 것입니다. 신호의 순간 전압은 파형에 따라 계속 변하고, 실제로는 평균적 수준과 사용 맥락으로 구분하는 경우가 많습니다. 그럼에도 이 구분을 머릿속에 두면 대부분의 연결 문제를 훨씬 빠르게 이해할 수 있습니다.

아날로그 오디오 연결은 크게 언밸런스드(unbalanced) 와 밸런스드(balanced) 로 나눌 수 있습니다. 둘의 차이는 단순히 “플러그 모양이 다르다”가 아니라, 신호를 어떤 방식으로 보내고 노이즈에 어떻게 대응하느냐에 있습니다. 이 차이를 이해하면 왜 어떤 케이블은 짧게 써야 하고, 왜 어떤 연결은 긴 거리에서도 비교적 깨끗하게 버티는지 훨씬 쉽게 이해할 수 있습니다.

먼저 언밸런스드 연결은 구조가 단순합니다. 보통 케이블 안에는 실제 오디오 신호를 보내는 중심 도체(신호선) 가 있고, 그 바깥을 감싸는 실드 또는 외부 도체가 있습니다. 이 바깥쪽 도체는 보통 그라운드(ground) 로 사용됩니다. 즉, 언밸런스드 연결은 쉽게 말해 신호 전달용 도체 1개와, 그 신호의 기준점과 귀환 경로를 맡는 그라운드/실드 1개로 이루어진 구조입니다.

여기서 한 가지 중요한 점이 있습니다. 실무에서 언밸런스드를 “1 conductor”라고 말할 때의 conductor는 보통 신호를 실어 나르는 도체만 세는 표현입니다. 즉, 이 말은 신호 전달용 도체가 1개라는 뜻이지, 그라운드나 실드 도체까지 합쳐서 케이블 안에 금속 경로가 딱 1개만 있다는 뜻은 아닙니다. 그라운드/실드는 보통 이 숫자에 포함하지 않고 따로 봅니다.

또 그라운드는 단순히 “남는 선”이 아닙니다. 첫째, 신호가 비교되는 기준 전위(reference) 역할을 합니다. 오디오 신호는 절대적인 숫자가 아니라, 어떤 기준에 대해 얼마나 위아래로 변하는지를 보는 것이기 때문에 기준점이 필요합니다. 둘째, 회로 입장에서는 신호가 한쪽으로만 가는 것이 아니라 다시 돌아와야 하므로, 그라운드는 흔히 귀환 경로(return path) 역할도 함께 맡습니다. 셋째, 케이블 바깥쪽을 감싸는 도체가 그라운드와 연결되어 있으면, 일종의 실드(shield) 처럼 작동해서 외부 전기적 간섭을 어느 정도 막아 주는 데도 도움이 됩니다.

언밸런스드 케이블의 장점은 구조가 단순하고 저렴하며, 일상적으로 매우 널리 쓰인다는 점입니다. 하지만 바로 그 단순한 구조 때문에, 신호선 하나가 그라운드를 기준으로 직접 신호를 전달하는 방식이어서 케이블이 길어질수록 외부 전기적 간섭의 영향을 더 받기 쉬워집니다. 주변의 전원선, 조명 장비, 휴대전화, 전자기기에서 생기는 노이즈가 신호에 섞일 수 있는 것입니다. 특히 그라운드와 실드가 사실상 같은 경로를 공유하는 구조이기 때문에, 언밸런스드 연결은 밸런스드 연결보다 긴 거리 전송에서 불리한 경우가 많습니다. 그래서 언밸런스드 연결은 보통 거리가 짧고, 비교적 단순한 연결에서 많이 사용합니다.

반면 밸런스드 연결은 노이즈에 더 강하도록 설계된 방식입니다. 밸런스드 연결은 보통 핫(hot), 콜드(cold), 그라운드의 세 경로를 사용하지만, 여기서 핵심은 신호 전달용 도체가 2개라는 점입니다. 즉 핫과 콜드가 한 쌍을 이루어 같은 오디오 정보를 전달하고, 그라운드/실드는 기준점과 차폐를 맡습니다. 그래서 밸런스드를 “2 conductor”라고 말할 때도, 이 숫자는 보통 핫과 콜드처럼 실제 신호를 싣는 두 도체만 세는 표현이고, 그라운드/실드는 보통 그 숫자에 포함하지 않습니다. 외부에서 들어오는 간섭은 두 선에 거의 비슷하게 섞이는데, 수신 장비는 이 둘을 다시 비교하고 합치는 과정에서 원래 신호는 살리고 공통으로 섞인 노이즈는 줄입니다. 그래서 밸런스드 연결은 특히 마이크처럼 신호가 약한 경우, 또는 케이블을 길게 써야 하는 경우에 큰 장점이 있습니다.

쉽게 비유하면, 언밸런스드 연결은 한 사람이 중요한 말을 혼자 전달하는 방식에 가깝고, 밸런스드 연결은 같은 내용을 두 사람이 짝을 맞춰 전달해서 중간에 섞인 방해 소리를 더 잘 걸러내는 방식에 가깝습니다. 실제 회로는 이보다 더 복잡할 수 있지만, 학습 단계에서는 이 정도 이미지로 이해해도 충분합니다. 핵심은 밸런스드 연결의 목적이 선을 하나 더 쓰는 것 자체가 아니라, 원 신호를 더 안정적으로 보존하고 공통 노이즈를 억제하는 것이라는 점입니다.

실무에서는 이렇게 정리해 두면 편합니다.

• 언밸런스드 연결: 구조가 단순하고 흔하지만, 길어질수록 노이즈에 취약할 수 있음
• 밸런스드 연결: 배선이 조금 더 복잡하지만, 약한 신호나 긴 거리 전송에 유리함
• 언제 쓰나: 기타/베이스의 일반 악기 연결은 언밸런스드가 흔하고, 마이크 라인이나 스튜디오 장비 연결은 밸런스드가 흔함

학생 입장에서는 회로 세부 구조를 모두 외우기보다, 다음 한 문장으로 기억하면 충분합니다. 짧고 단순한 연결은 언밸런스드가 흔하고, 깨끗하게 멀리 보내야 하는 연결은 밸런스드가 유리하다. 이 기준만 잡아도 실제 장비 연결에서 훨씬 덜 헷갈리게 됩니다.

오디오 장비를 다룰 때는 케이블 구조와 커넥터 종류를 함께 이해해야 합니다. 단순히 플러그 모양만 외우는 것이 아니라, 그 안에 몇 가닥의 도체가 있고, 밸런스드인지 언밸런스드인지, 저전압 신호용인지 고전류 스피커용인지를 함께 구분해야 합니다. 이 섹션에서는 앞에서 일부러 미뤄 둔 커넥터 이름, 플러그 형태, 케이블 용도 차이를 한 번에 정리하겠습니다.

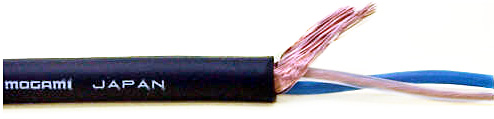

한 가닥의 중심 도체와 차폐 실드로 이루어진 동축형 케이블은 보통 언밸런스드 신호에 쓰이고, 두 가닥의 도체와 실드가 있는 케이블은 밸런스드 마이크/라인 신호에 많이 쓰입니다. 다만 이런 구조는 밸런스드 신호에만 쓰이는 것이 아니라, 헤드폰처럼 언밸런스드 스테레오 신호를 보내는 경우에도 사용될 수 있습니다. 여기서 말하는 차폐는 보통 실드(shield), 즉 바깥쪽을 감싸 외부 전기적 간섭이 안쪽 신호선에 섞이는 것을 줄여 주는 도체층을 뜻합니다. 반면 스피커 케이블은 큰 전류를 보내는 것이 더 중요하므로 굵은 도체를 사용하고, 이런 실드층은 보통 두지 않는 경우가 많습니다. 케이블 길이가 길어질수록 전류 전달 손실을 줄이기 위해 더 굵은 도체가 유리한 경우가 많습니다. 또 여러 채널을 한 번에 묶어 보내는 멀티코어 스네이크는 라이브 현장과 스튜디오 배선에서 매우 흔합니다.

커넥터 종류도 함께 알아둘 필요가 있습니다. 여기서 이름의 뜻도 같이 보면 더 이해가 쉽습니다.

먼저 플러그(plug) 는 케이블 끝에 달려 장비에 꽂히는 쪽이고, 잭(jack) 은 장비에 고정되어 플러그를 받아들이는 쪽입니다. 흔히 플러그를 수(male) 커넥터, 잭을 암(female) 커넥터라고도 부릅니다.

또 TS, TRS, TRRS 같은 이름은 커넥터의 금속 접점 구성을 뜻합니다.

• T = Tip: 맨 끝 접점
• R = Ring: 가운데 고리 모양 접점
• S = Sleeve: 몸통 쪽 긴 접점

즉,

• TS는 Tip-Sleeve, 즉 2접점
• TRS는 Tip-Ring-Sleeve, 즉 3접점
• TRRS는 Tip-Ring-Ring-Sleeve, 즉 4접점

이라는 뜻입니다.

이제 대표적인 커넥터를 보면 다음과 같습니다.

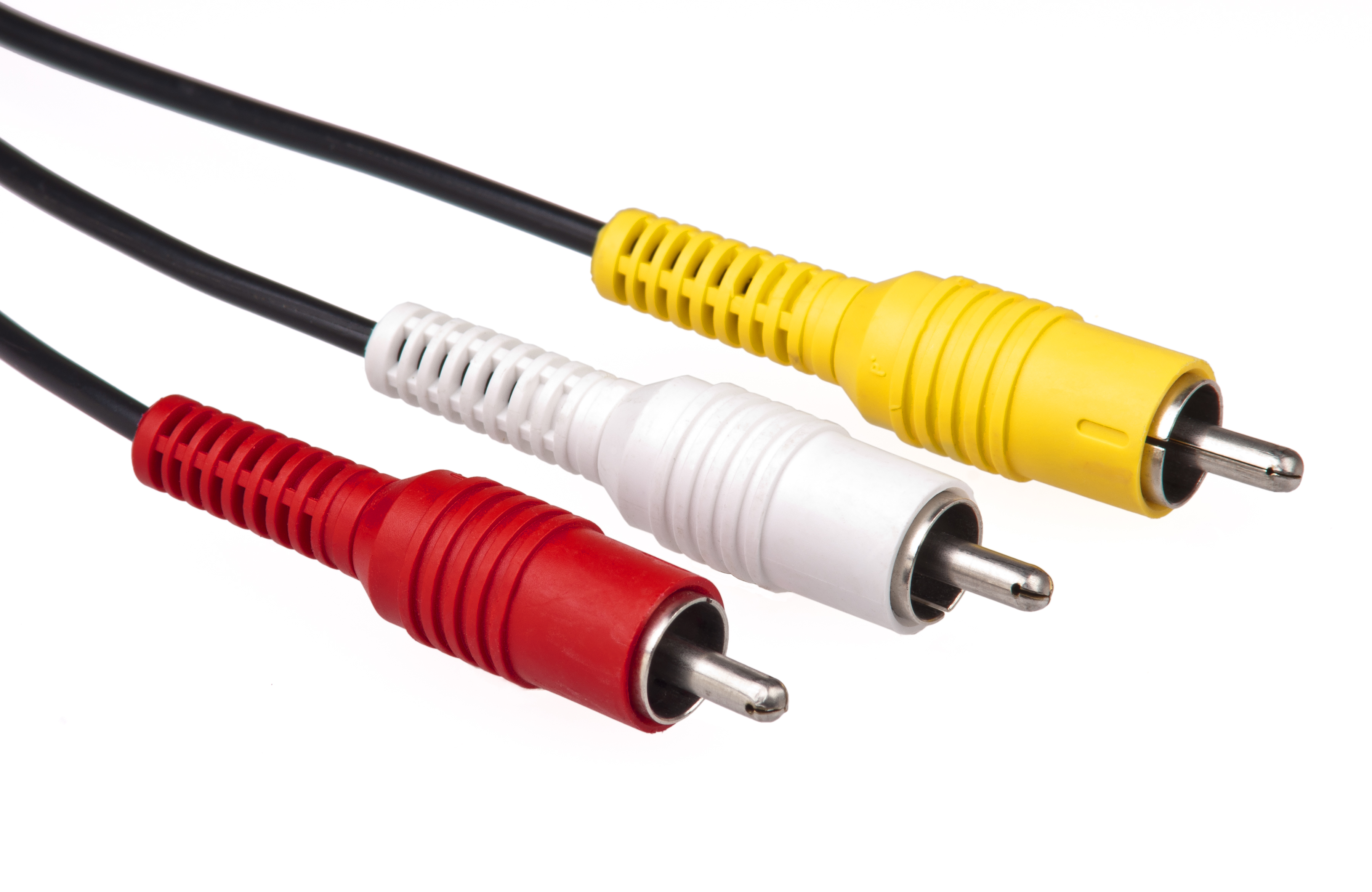

• RCA: 가정용 오디오, DJ 장비 등에서 흔한 언밸런스드 커넥터로, 보통 언밸런스드 라인 레벨 신호 연결에 많이 쓰입니다.
• TS 1/4인치: 기타, 베이스, 일부 언밸런스드 라인 연결에 많이 쓰입니다. 보통 언밸런스드 인스트루먼트 레벨 신호나 언밸런스드 라인 레벨 신호를 연결하며, 국내에서는 흔히 55잭이라고 부르기도 합니다.

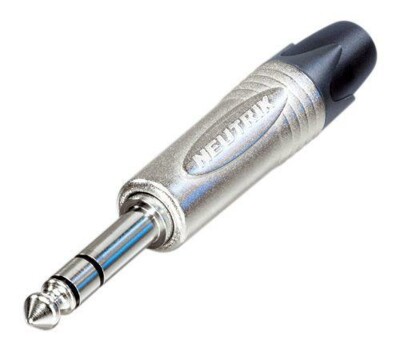

• TRS 1/4인치: 밸런스드 모노 또는 언밸런스드 스테레오(헤드폰) 연결에 쓰입니다. 따라서 상황에 따라 밸런스드 라인 레벨 신호를 연결할 수도 있고, 언밸런스드 스테레오 헤드폰 신호를 연결할 수도 있습니다. 국내에서는 이쪽도 넓게 55잭이라고 부르는 경우가 많습니다.

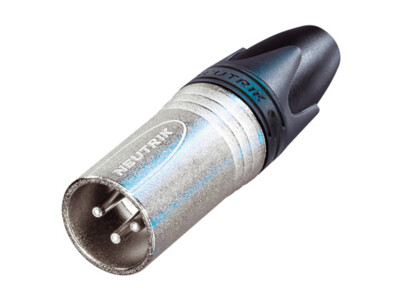

• XLR: 마이크와 밸런스드 프로 오디오 연결의 표준입니다. 보통 밸런스드 마이크 레벨 신호에 많이 쓰이고, 경우에 따라 밸런스드 라인 레벨 신호에도 사용됩니다. 국내에서는 캐논 커넥터라는 이름으로도 널리 불립니다.

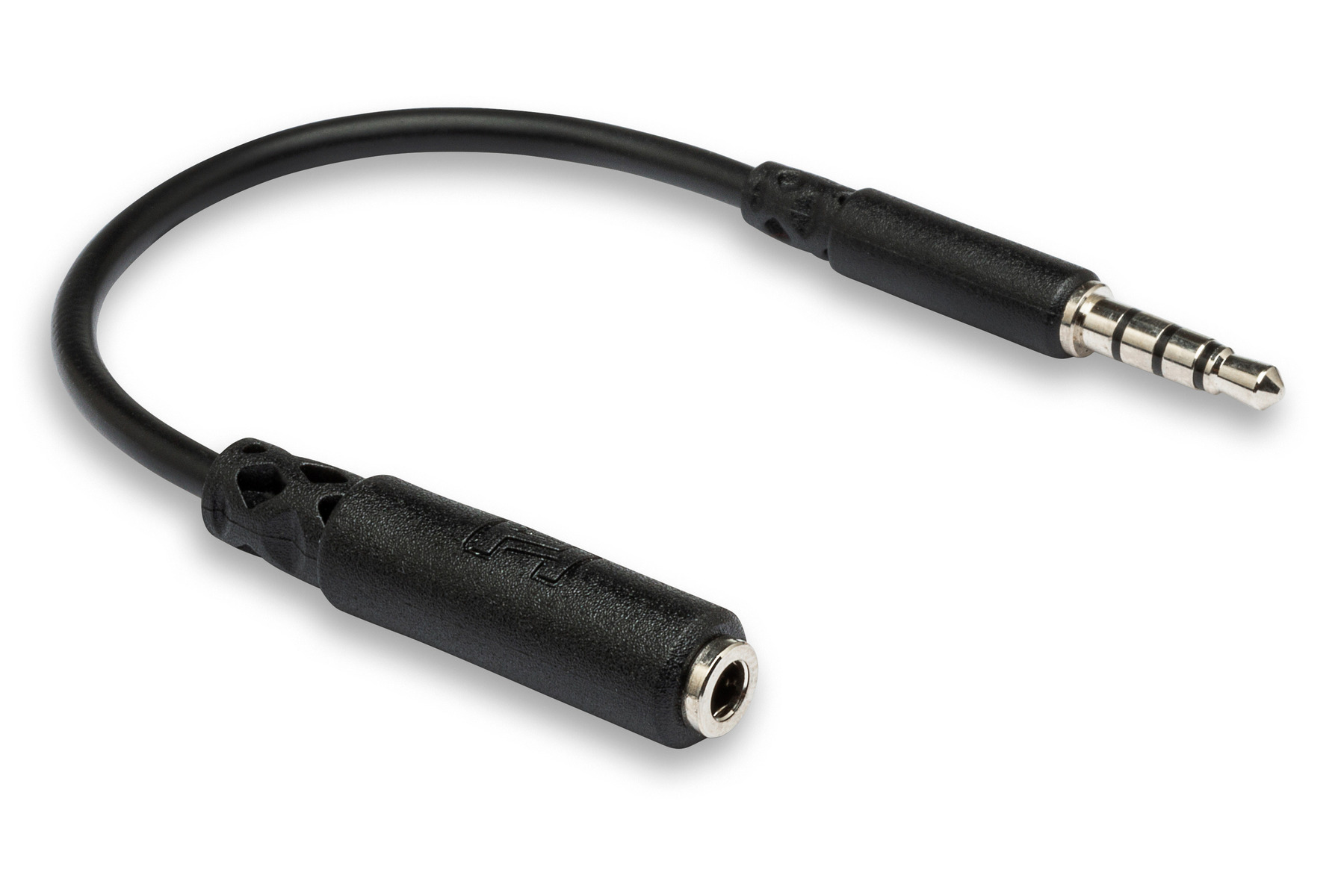

• TRRS: 스마트폰용 마이크+이어폰 헤드셋 연결에 많이 쓰였고, 모바일 기기 등에서 볼 수 있는 4극 커넥터입니다. 보통 언밸런스드 스테레오 이어폰 신호와 마이크 신호를 함께 다룹니다.
• Bantam/TT: 패치베이용 고밀도 프로 스튜디오 커넥터로, 보통 밸런스드 마이크 레벨 또는 밸런스드 라인 레벨 신호 연결에 사용됩니다.
• 3.5mm TRS: 헤드폰, 휴대용 기기, 스마트폰 등에서 흔한 소형 스테레오 커넥터입니다. 보통 언밸런스드 스테레오 헤드폰 신호나 소형 기기의 언밸런스드 라인 신호에 많이 쓰이며, 국내에서는 미니잭이라고도 많이 부릅니다.

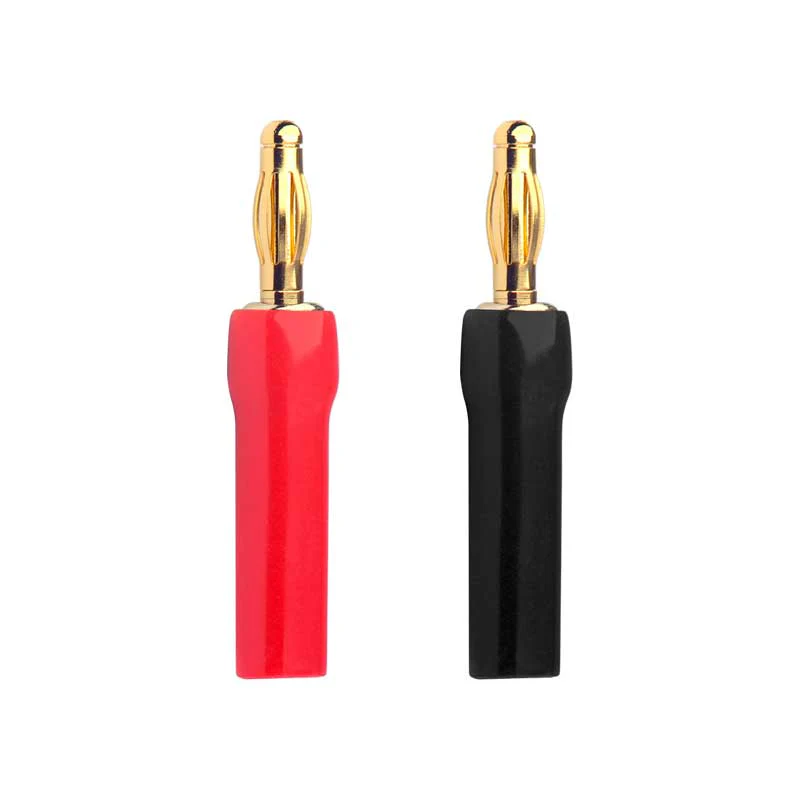

• Banana / Speakon: 스피커 레벨 신호용 커넥터로, 파워 앰프에서 패시브 스피커로 가는 구간처럼 전력이 큰 신호 연결에 사용됩니다.

중요한 것은 커넥터의 생김새만 보고 신호 유형을 단정하지 않는 것입니다. 같은 TRS라도 어떤 상황에서는 밸런스드 모노 라인이고, 다른 상황에서는 스테레오 헤드폰 신호일 수 있습니다. 또 같은 TS라도 악기 케이블용일 수도 있고 스피커 케이블용일 수도 있으므로, 플러그 모양이 맞는다고 해서 용도가 맞는 것은 아닙니다.

특히 같은 1/4인치 플러그처럼 보여도 모두 같은 케이블이 아닙니다. TS는 언밸런스드 악기 케이블로 많이 쓰이고, TRS는 밸런스드 모노 라인이나 헤드폰용 스테레오 연결로 쓰일 수 있습니다. 즉, 겉모양만 비슷하다고 같은 신호 방식이라고 판단하면 안 됩니다. 장비의 입출력 표기와 케이블 용도를 함께 확인해야 합니다.

또 한 가지 매우 중요한 점은 같은 1/4인치 TS 커넥터라도 악기 케이블과 스피커 케이블은 전혀 다르다는 것입니다. 악기 케이블은 차폐가 되어 있고 비교적 약한 신호를 보내도록 설계되며, 스피커 케이블은 차폐보다 전류 전달이 더 중요하므로 도체가 굵고 구조도 다릅니다. 둘은 절대로 서로 대신 쓰면 안 됩니다. 플러그가 맞는다고 해서 용도까지 맞는 것은 아니며, 잘못 쓰면 소리 품질 저하를 넘어서 장비 문제로 이어질 수도 있습니다.

따라서 장비의 입출력 표기, 신호 레벨, 케이블 구조를 함께 확인하는 습관이 필요합니다.

아날로그 연결에서는 전압뿐 아니라 임피던스(impedance) 도 중요합니다. 특히 패시브 기타 픽업처럼 높은 임피던스를 가진 신호를 일반 입력에 연결하면 고역이 줄어들고 다이내믹이 무너질 수 있습니다. 실무에서는 보통 입력 임피던스가 출력 임피던스보다 충분히 높아야 하며, 흔히 1:10 규칙으로 설명합니다.

이럴 때 사용하는 장치가 DI 박스(Direct Injection Box) 입니다. DI 박스의 핵심 목적은 Hi-Z 언밸런스드 인스트루먼트 레벨 신호를, Low-Z 밸런스드 마이크 레벨 신호로 바꾸는 것이라고 이해하면 가장 명확합니다. 그래서 기타나 베이스를 믹서나 인터페이스에 멀리 보내야 할 때, 노이즈를 줄이고 톤 손실을 막는 데 큰 도움이 됩니다. 초보자 관점에서 쉽게 말하면, 악기에서 나온 신호를 마이크 프리앰프가 받아들이기 좋은 형태로 정리해 주는 장치라고 생각하면 됩니다.

여기서 말하는 인스트루먼트 레벨의 대표적인 예는 패시브 일렉트릭 기타와 패시브 베이스입니다. 이런 악기들은 보통 Hi-Z 성격의 언밸런스드 신호를 내보내기 때문에, 긴 케이블로 보내거나 믹서의 마이크 입력으로 받아야 할 때 DI 박스가 특히 유용합니다. 반면 신디사이저, 디지털 피아노, 드럼머신, 키보드 워크스테이션처럼 라인 레벨 출력을 내는 악기들은 보통 그 자체로 장비의 라인 입력에 직접 연결할 수 있으므로, 같은 이유로 반드시 DI가 필요한 것은 아닙니다.

다만 라인 레벨 악기라고 해서 DI와 완전히 무관한 것은 아닙니다. 예를 들어 키보드나 신디사이저를 무대에서 멀리 보내야 하거나, 언밸런스드 출력을 더 안정적으로 밸런스드 라인으로 바꾸고 싶을 때는 DI를 사용할 수 있습니다. 또 라인 레벨 신호를 라인 입력이 아니라 마이크 프리앰프 입력으로 넣어야 하는 상황이라면, 단순 직결보다 적절한 변환이나 감쇠가 필요할 수 있습니다. 즉, 라인 레벨 소스는 보통 라인 입력으로 받는 것이 가장 자연스럽고, 마이크 프리앰프로 보내려면 그에 맞는 입력 선택이나 변환 과정을 함께 고려해야 합니다.

DI 박스의 핵심 기능은 세 가지로 이해하면 좋습니다. 첫째, 임피던스 변환입니다. 둘째, 레벨 변환입니다. 셋째, 밸런스 변환입니다. 이 세 기능 덕분에 기타나 베이스 같은 악기 신호를 마이크 프리앰프가 다루기 쉬운 상태로 바꿀 수 있습니다.

오디오 인터페이스에 Instrument input 또는 Hi-Z input 이라고 적혀 있는 입력은, 학습 단계에서는 DI와 마이크 프리앰프가 한 장비 안에 합쳐져 있는 입력이라고 이해해도 크게 무리가 없습니다. 즉, 악기 신호를 직접 받아 적절한 임피던스와 레벨로 처리한 뒤, 내부적으로 다음 증폭 단계로 넘겨주는 구조라고 생각하면 됩니다.

또 많은 DI 박스에는 Thru 출력이 있어서, 입력된 악기 신호를 거의 그대로 다시 내보낼 수 있습니다. 그래서 하나의 악기 신호를 DI로 보내면서 동시에 기타 앰프에도 보낼 수 있습니다. 이때는 DI 신호와 앰프 마이킹 신호를 동시에 녹음한 뒤, 나중에 섞거나 리앰핑(re-amping)하는 것도 가능합니다.

DI 박스는 보통 패시브 DI와 액티브 DI로 나뉩니다. 패시브 DI는 전원이 필요 없고 구조가 단순하며, 액티브 DI는 팬텀 파워나 배터리를 사용해 더 약한 소스에도 잘 대응합니다. 따라서 케이블 길이, 악기 출력 세기, 라이브/스튜디오 환경을 함께 보고 선택하는 것이 좋습니다.

게인 스테이지로 들어오는 신호가 너무 크면, 장비가 그 파형을 끝까지 자연스럽게 따라가지 못합니다. 그러면 파형의 꼭대기와 바닥이 잘려 평평해지고, 결과적으로 왜곡이 발생합니다. 이것이 클리핑(clipping) 입니다. 클리핑을 피하려면 증폭기가 안전하게 작동할 수 있는 여유 공간, 즉 헤드룸(headroom) 을 확보해야 합니다.

또 클리핑도 한 가지 느낌만 있는 것이 아닙니다. 입력이 장비의 한계를 분명하게 넘어 파형이 갑자기 잘려 나가면 하드 클리핑(hard clipping) 이 나타납니다. 이것은 디지털에서 0 dBFS를 넘기거나, 아날로그 회로가 한계를 넘어 급격하게 잘릴 때처럼 더 이상 못 올라가서 바로 잘리는 상황에서 흔히 생깁니다.

반면 회로나 장비가 한계에 가까워지면서 신호를 조금 더 완만하게 눌러 주듯 포화시키면 소프트 클리핑(soft clipping) 이 나타날 수 있습니다. 이것은 일부 아날로그 프리앰프, 진공관 회로, 트랜스포머, 테이프 같은 장비에서 레벨이 점점 높아질 때 비교적 부드럽게 생기는 경우가 많습니다. 그래서 소프트 클리핑은 같은 왜곡이라도 하드 클리핑보다 덜 거칠고, 때로는 음색적인 질감으로 받아들여지기도 합니다.

즉, 게인 설정은 숫자만 맞추는 작업이 아니라, 원하는 음색과 안전한 헤드룸을 함께 확보하는 과정입니다.

왜곡을 피하려고 무조건 입력을 아주 작게 두면 해결될 것 같지만, 그렇게 하면 또 다른 문제가 생깁니다. 바로 노이즈입니다. 모든 아날로그 회로는 아주 조금씩 자기 노이즈를 더합니다. 입력 신호가 너무 작으면 신호보다 노이즈가 상대적으로 커져 신호 대 잡음비(SNR) 가 나빠집니다. 그리고 한 단계에서 이미 노이즈가 많이 섞이면, 뒤의 게인 스테이지에서 레벨을 키울 때 그 노이즈도 함께 커집니다.

결국 게인 스테이징은 “최대한 크게”도 아니고 “최대한 작게”도 아닙니다. 왜곡이 생기지 않을 만큼 충분히 크고, 노이즈가 도드라지지 않을 만큼 충분히 높은 레벨을 각 단계에서 유지하는 것이 핵심입니다. 너무 낮게 받아서 나중에 키우면 노이즈까지 같이 커지고, 너무 높게 받아서 생긴 왜곡은 나중에 볼륨을 내린다고 복구되지 않습니다.

신호 경로에서 가장 중요한 초기 게인 스테이지는 대개 프리앰프(preamp) 입니다. 프리앰프는 마이크에서 나온 아주 약한 마이크 레벨 신호를, 다음 장비가 다루기 쉬운 라인 레벨로 끌어올리는 장치입니다. 현장과 장비 문맥에 따라 Mic Pre, Microphone Preamplifier, Head Amp 같은 이름으로 부르기도 하지만, 여기서는 편의상 프리앰프로 통일하겠습니다. 하지만 프리앰프는 단지 볼륨만 키우는 장치가 아니라, 오디오의 질감과 해상도에 큰 영향을 줄 수 있습니다.

일부 프리앰프는 진공관이나 트랜스포머를 통해 배음과 색채를 더해 따뜻하고 색이 있는 사운드를 만듭니다. 반면 어떤 프리앰프는 가능한 한 원음에 가깝게, 투명하고 깨끗하게 증폭하는 것을 목표로 합니다. 학생 입장에서는 이것을 “어떤 프리앰프가 무조건 더 좋다”로 보기보다, 어떤 소리를 원하느냐에 따라 선택이 달라진다고 이해하는 편이 좋습니다.

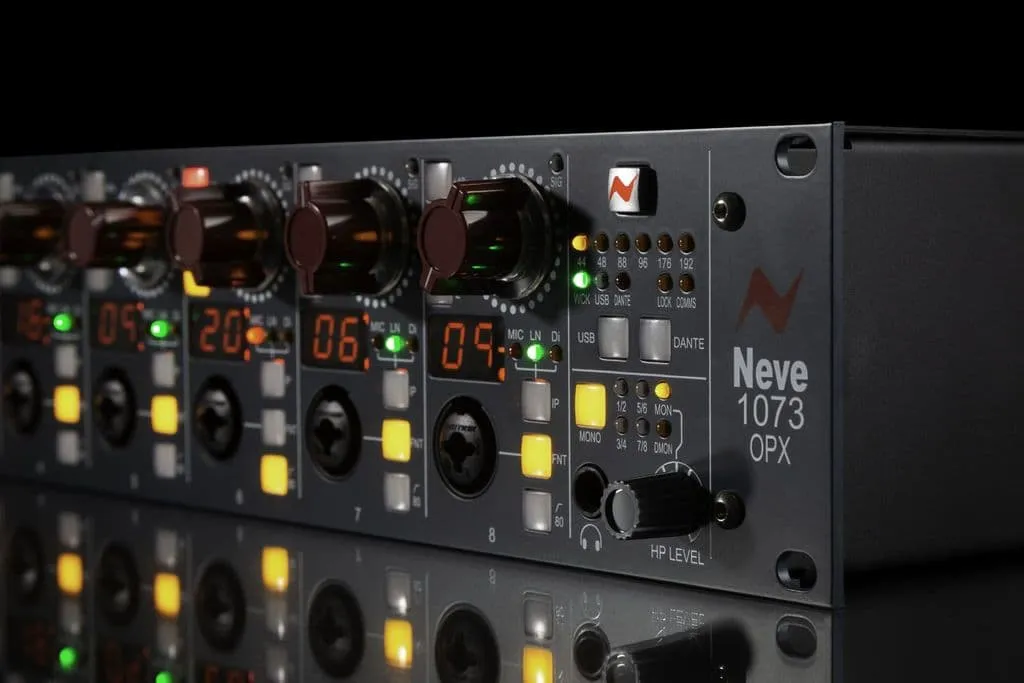

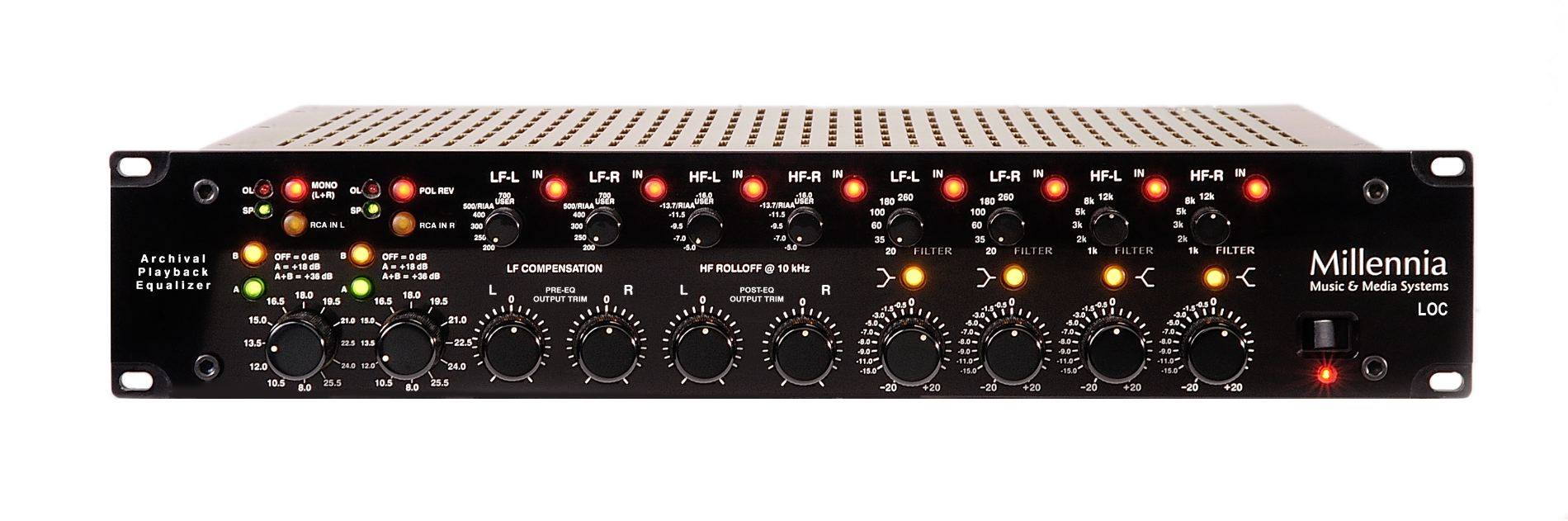

예를 들어 Neve 계열처럼 색채감이 뚜렷한 장비가 있고, Millennia처럼 투명성을 중시하는 장비도 있습니다. 중요한 것은 어떤 프리앰프가 절대적으로 우월하냐가 아니라, 지금 다루는 소스와 원하는 결과에 무엇이 더 잘 맞느냐입니다.

프리앰프에서 자주 보는 조작 요소는 다음과 같습니다.

• Gain: 입력 신호를 얼마나 증폭할지 정하는 핵심 조절
• +48V Phantom Power: 콘덴서 마이크에 전원을 공급. 보통 마이크 케이블을 먼저 연결한 뒤 켜는 것이 안전함
• Pad: 너무 큰 입력을 미리 감쇠하여 클리핑 방지
• Polarity Invert (ø): 극성을 뒤집어 다중 마이킹 시 상쇄 문제 점검
• HPF / Low Cut: 필요 없는 저역, 진동, 발소리, 바람 소리 제거

VU 미터는 역사적으로 오래 쓰인 방식으로, 기계적 또는 느린 평균 반응을 바탕으로 신호를 보여줍니다. 짧은 과도에는 즉각 반응하지 못하지만, 일정 시간 동안의 평균적인 레벨을 비교적 사람의 청감과 비슷하게 보여줍니다. 아주 짧은 소리보다는, 어느 정도 지속되는 소리의 체감 크기를 읽는 데 유리합니다.

반면 피크 미터(peak meter) 는 신호가 순간적으로 도달한 가장 높은 지점을 빠르게 포착합니다. 이는 왜곡 여부, 특히 디지털 클리핑 위험을 파악하는 데 매우 중요합니다. 짧은 블립이나 스네어의 어택처럼 순간적으로 솟는 신호는 피크 미터에서 잘 드러납니다.

두 미터는 서로 경쟁 관계가 아니라, 서로 다른 질문에 답합니다.

• 피크 미터: “지금 위험할 만큼 높이 치솟는가?”
• VU / 평균 미터: “전체적으로 어느 정도 에너지와 체감 레벨을 가지는가?”

짧은 소리는 피크가 높아도 VU에서는 작게 보일 수 있고, 길게 지속되는 소리는 같은 피크라도 VU에서 더 크게 보일 수 있습니다. 그래서 현대의 디지털 소프트웨어는 이 둘을 동시에, 혹은 다양한 시간 상수로 보여줄 수 있으며, 상황에 따라 피크와 평균을 함께 읽는 습관이 필요합니다.

데시벨(dB)은 그 자체로 절대 단위라기보다 기준점에 대한 상대량입니다. 그래서 어떤 기준을 쓰는지에 따라 의미가 달라집니다.

음향 영역에서는 보통 dB SPL을 사용합니다. 여기서 0 dB SPL은 평균적 사람이 겨우 들을 수 있는 청력 역치를 기준으로 합니다. 따라서 음향 영역에서는 이 기준점보다 더 큰 소리를 양의 값으로 계속 올려서 표현합니다.

아날로그 영역에서는 기준 전압을 기준으로 한 dBV, dBu 같은 표기를 씁니다. 아날로그 장비는 대체로 미터가 0 dB 근처에서 안정적으로 움직이도록 게인을 잡을 때 좋은 SNR과 낮은 왜곡을 얻도록 설계된 경우가 많습니다. 즉, 아날로그의 0 dB는 “절대 한계”가 아니라 “기준 작업점”에 가깝습니다.

디지털 영역에서는 dBFS를 사용합니다. 여기서 0 dBFS는 절대 상한선입니다. 이 값을 넘을 수 없고, 넘으려 하면 즉시 클리핑됩니다. 그래서 디지털 미터에서 숫자가 대개 음수인 이유도 여기 있습니다.

결국 미터링은 “숫자를 보는 법”이 아니라, 그 숫자가 어느 영역의 어떤 기준점에 대해 말하고 있는지 이해하는 법입니다.

스피커 앞에는 보통 파워 앰프(power amplifier) 가 있습니다. 파워 앰프의 역할은 비교적 약한 라인 레벨 신호를, 실제로 스피커 유닛을 움직일 수 있을 만큼 강한 스피커 레벨 신호로 키우는 것입니다. 쉽게 말하면, 프리앰프가 작은 신호를 작업하기 좋은 수준으로 키운다면, 파워 앰프는 그 신호를 실제로 스피커를 움직일 힘으로 바꾸는 단계라고 이해하면 됩니다.

여기서 패시브 스피커는 스피커 안에 파워 앰프가 들어 있지 않은 스피커입니다. 그래서 반드시 외부 파워 앰프가 필요합니다. 반면 액티브 스피커는 내부에 파워 앰프가 들어 있어서, 보통 라인 레벨 신호를 직접 받아 내부에서 증폭한 뒤 유닛을 구동합니다. 초보자 입장에서는 패시브 스피커는 외부 앰프가 필요하고, 액티브 스피커는 내부 앰프가 이미 들어 있다고 기억하면 가장 쉽습니다.

스피커는 크기와 구조에 따라 재생하기 좋은 주파수 대역이 달라집니다. 큰 스피커는 저음을, 작은 스피커는 고음을 재생하는 데 유리한 경우가 많습니다. 이것은 큰 악기가 낮은 음을 내기에 유리하고, 작은 악기가 높은 음을 내기에 유리한 것과 비슷하게 생각할 수 있습니다. 즉, 트랜스듀서의 물리적 성질이 결국 그 장치의 톤과 한계를 결정합니다.

그래서 하나의 풀레인지 드라이버만으로 모든 대역을 완벽히 재생하기는 어렵고, 실제 스피커 시스템은 우퍼, 미드레인지, 트위터처럼 여러 드라이버를 조합하는 경우가 많습니다. 조금 더 구체적으로 보면, 스튜디오 모니터는 각 주파수 대역을 서로 다른 드라이버가 나누어 맡는 경우가 많습니다. 트위터(tweeter)는 주로 고역을 담당하는 작은 드라이버입니다. 보통 1~2인치 정도의 비교적 작은 크기이며, 가볍고 빠르게 움직일 수 있어 높은 주파수의 세밀한 변화에 잘 반응합니다. 반면 우퍼(woofer)는 저역을 담당하는 더 큰 드라이버입니다. 보통 5~8인치 정도의 크기를 가진 경우가 많고, 더 큰 진동판을 사용해 낮은 주파수의 공기 움직임을 만들어 냅니다. 3-way 스피커에서는 미드레인지(midrange) 드라이버가 따로 있어 중역을 전담하기도 합니다. 이 대역은 보컬과 대부분의 악기의 핵심 정보가 몰려 있기 때문에, 중역 재생의 정확도는 음악 작업에서 매우 중요합니다.

더 낮은 초저역까지 다뤄야 하는 경우에는 서브우퍼(subwoofer)를 추가하기도 합니다. 서브우퍼는 보통 20~120Hz 근처의 아주 낮은 대역을 담당합니다. 영화 사운드나 저역 중심의 음악에서는 도움이 될 수 있지만, 방의 저역 문제가 해결되지 않은 상태에서 무조건 추가한다고 해서 좋은 결과가 나오지는 않습니다. 오히려 룸 모드를 더 심하게 느끼게 만들 수 있으므로, 서브우퍼는 스피커 하나를 더 사는 문제가 아니라 청취 환경 전체를 함께 다뤄야 하는 문제라고 이해하는 편이 좋습니다.

쉽게 말하면, 저음일수록 더 많은 공기를 움직여야 하므로 큰 드라이버가 유리하고, 고음일수록 빠르고 정교한 움직임이 필요하므로 작은 드라이버가 유리합니다. 이것이 대부분의 스튜디오 모니터가 여러 드라이버를 조합하는 이유입니다.

여러 드라이버가 함께 들어 있는 스피커에서는, 어떤 주파수를 어느 드라이버에 보낼지를 나누는 장치가 필요합니다. 이것이 크로스오버(crossover) 입니다. 예를 들어 2-way 스피커라면 일정 주파수 아래는 우퍼로, 그 위는 트위터로 보내는 식입니다. 즉, 크로스오버는 스피커 내부의 교통정리 장치라고 생각하면 됩니다.

패시브 크로스오버는 앰프 뒤쪽에서 이미 증폭된 신호를 나누는 방식입니다. 구조는 단순하지만, 고출력 신호가 부품을 지나면서 일부 손실이 생길 수 있습니다. 반면 액티브 크로스오버는 라인 레벨 단계에서 먼저 대역을 나눈 뒤, 각 대역을 별도의 앰프가 증폭하는 방식입니다. 그래서 더 정밀한 제어가 가능하고, 위상 특성이나 대역 분리 면에서도 유리한 경우가 많습니다.

이 차이는 액티브 스피커와 패시브 스피커를 이해할 때도 중요합니다. 패시브 스피커는 내부에 파워 앰프가 없기 때문에 외부 파워 앰프가 필요합니다. 액티브 스피커는 내부에 파워 앰프가 들어 있고, 많은 경우 드라이버별 증폭과 크로스오버까지 내부에서 처리합니다. 그래서 현대의 액티브 스튜디오 모니터는 라인 레벨 신호만 입력하면 비교적 일관된 성능을 내기 쉽습니다.

좋은 스피커를 갖추어도 배치가 잘못되면 제대로 판단하기 어렵습니다. 기본 원칙은 청취자와 좌우 스피커가 정삼각형에 가깝게 놓이도록 하는 것입니다. 즉, 왼쪽 스피커와 오른쪽 스피커 사이의 거리와, 각 스피커에서 청취자 귀까지의 거리가 비슷해야 합니다. 그래야 좌우 소리가 비슷한 시간에 도달하고, 스테레오 이미지가 한쪽으로 쏠리지 않습니다.

스피커는 보통 청취 위치를 향해 약간 안쪽으로 돌려 놓는데, 이것을 토인(toe-in)이라고 합니다. 너무 바깥을 향하면 중심 이미지가 흐려질 수 있고, 너무 과하게 안쪽으로 모으면 공간감이 좁아질 수 있습니다. 실전에서는 스피커 축이 청취자의 귀를 직접 향하게 하거나, 귀 바로 뒤에서 교차하도록 세팅하는 경우가 많습니다.

높이도 중요합니다. 특히 트위터의 높이가 청취자의 귀 높이와 비슷해야 고역 판단이 더 정확해집니다. 또한 벽과의 거리를 너무 가깝게 두면 바운더리 이펙트(boundary effect) 때문에 저역이 과하게 부풀 수 있습니다. 책상 위에 스피커를 직접 올려놓는 경우에는 책상 표면에서 반사된 소리가 직접음과 간섭해 콤 필터링(comb filtering)을 만들 수 있으므로, 아이솔레이션 패드나 스탠드를 사용하는 것이 도움이 됩니다.

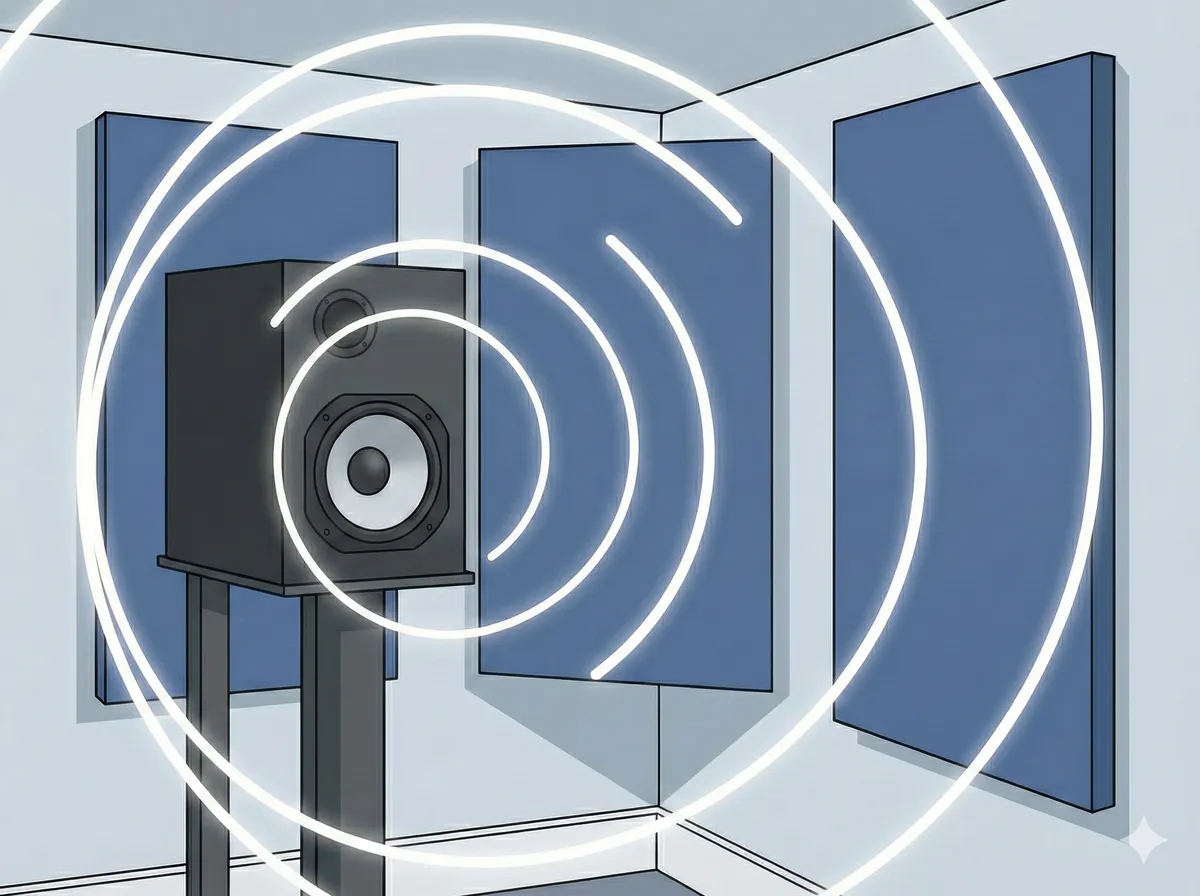

좋은 스피커만 있다고 좋은 모니터링 환경이 완성되지는 않습니다. 스피커가 놓인 청취 공간의 음향이 결과를 크게 바꿉니다. 같은 스피커라도 방의 크기, 벽면 재질, 가구 배치, 반사와 흡음 상태에 따라 들리는 소리가 달라집니다. 어떤 방에서는 저음이 과하게 부풀고, 어떤 방에서는 특정 대역이 유난히 약하게 들리며, 스테레오 이미지가 흐트러지기도 합니다. 즉, 우리가 듣는 소리는 스피커 하나만의 결과가 아니라 스피커와 방이 함께 만든 결과입니다.

음향학은 매우 큰 주제이며, 그 역사는 적어도 고대 로마 원형극장(Roman amphitheaters)의 설계까지 거슬러 올라갑니다. 즉, 소리를 더 잘 들리게 만들기 위해 공간을 설계한다는 발상은 현대 스튜디오에서 갑자기 생긴 것이 아니라 아주 오래전부터 이어져 온 문제의식입니다.

특히 저역에서는 정재파(standing wave) 와 룸 모드(room mode) 가 큰 문제를 만듭니다. 방 안에서 특정 주파수의 소리가 벽 사이를 오가며 겹치면, 어떤 위치에서는 그 주파수가 유난히 크게 들리고 다른 위치에서는 거의 사라지기도 합니다. 예를 들어 방 길이가 4m라면 가장 단순한 축 모드 하나만 생각해도 약 43Hz 부근에서 문제가 나타날 수 있습니다. 즉, 방 안의 위치가 조금만 바뀌어도 저음 판단이 달라질 수 있다는 뜻입니다.

현대의 실내 음향에서는 흡음(absorption) 과 확산(diffusion) 같은 처리를 이용해 스튜디오나 청취 공간의 반사음과 잔향 시간을 조절합니다. 흡음은 지나친 반사와 잔향을 줄이고, 확산은 반사를 무질서하게 흩어 특정 주파수의 집중을 줄입니다. 또 적절한 구조 설계는 소리가 방 안으로 새어 들어오거나 밖으로 빠져나가는 문제를 줄이는 데도 중요합니다. 따라서 모니터 스피커와 방은 따로 떨어진 요소가 아니라, 하나의 시스템으로 생각해야 합니다.

룸 어쿠스틱을 개선할 때 가장 먼저 자주 언급되는 것은 베이스 트랩(bass trap) 입니다. 저역 문제는 가장 흔하면서도 해결이 어려운 편이기 때문에, 방 모서리에 저역 흡수를 위한 처리를 먼저 하는 것이 효과적인 경우가 많습니다. 그다음에는 퍼스트 리플렉션 포인트(first reflection point), 즉 스피커 소리가 한 번 반사되어 귀에 들어오는 주요 지점에 흡음재를 두어 직접음 판단을 더 명확하게 만들 수 있습니다. 경우에 따라서는 확산판(diffuser)을 사용해 방이 지나치게 답답하게 들리지 않도록 만들기도 합니다.

실제로 많은 사람이 스피커와 장비에는 큰 비용을 쓰면서도, 정작 그것을 듣는 방의 상태는 가볍게 넘기는 경우가 많습니다. 하지만 반사, 공진, 초기 반사, 저역 정재파 같은 요소는 스피커만큼이나 결과를 크게 바꿉니다. 그래서 모니터링을 이야기할 때는 “어떤 스피커를 쓰는가”뿐 아니라 “어떤 방에서, 어떻게 배치하고, 어떤 볼륨으로 듣는가”까지 함께 봐야 합니다.

청취 볼륨 자체도 판단을 바꿉니다. 사람의 귀는 모든 주파수를 같은 방식으로 듣지 않으며, 볼륨에 따라 저역과 고역의 체감 비율이 달라집니다. 이 현상은 역사적으로 플레처-먼슨 등청감 곡선(Fletcher-Munson equal-loudness contours) 으로 널리 알려졌고, 오늘날에는 그 뒤를 잇는 더 정교한 국제 표준인 ISO 226 계열의 등청감 곡선으로 설명하는 것이 더 정확합니다.

기본적으로 큰 볼륨으로 들을수록 아주 낮은 저역과 높은 고역이 상대적으로 더 잘 들리는 경향이 있습니다. 반대로 같은 소리를 더 작게 들으면 저역과 고역이 덜 들리고, 중역 중심으로 느껴지기 쉽습니다. 즉, 소리 자체의 EQ가 바뀌는 것이 아니라, 귀의 반응이 바뀌는 것입니다. 그래서 많은 엔지니어들은 믹싱할 때 일정한 모니터링 레벨, 대략 77~83 dB SPL 근처를 기준으로 삼고, 이후 더 작게도 더 크게도 들어보며 다른 청취 조건에서도 균형이 유지되는지 확인합니다. 즉, “어떤 스피커로 듣는가”만큼이나 “얼마나 큰 소리로 듣는가”도 중요합니다.

여기까지 오면, 소리가 음향 영역에서 시작해 아날로그 영역을 거친 뒤 다시 음향 영역으로 돌아오는 전체 흐름을 다시 정리할 수 있습니다. 먼저 소리 자체와 그 공간의 음향이 있고, 그것을 마이크 같은 트랜스듀서가 전기 신호로 바꿉니다. 그다음 프리앰프와 각종 장비가 그 신호를 다루고, 마지막에는 파워 앰프와 스피커가 다시 공기를 움직여 우리가 들을 수 있는 소리로 돌려놓습니다. 그리고 이 마지막 결과는 스피커 자체뿐 아니라 청취 공간의 음향과 청취 레벨, 결국에는 듣는 사람의 귀와 뇌에도 영향을 받습니다.

정리하면, 좋은 모니터링은 좋은 스피커 하나로 완성되지 않습니다. 드라이버 구성, 크로스오버 설계, 배치, 방의 반사와 흡음, 청취 위치, 모니터링 볼륨이 함께 맞물려야 비로소 더 믿을 수 있는 판단이 가능합니다. 그리고 이런 요소들은 이후 디지털 오디오를 배우더라도 그대로 이어집니다. 디지털 시스템 역시 결국 이 아날로그 기반 위에 세워져 있기 때문입니다.
